پیگتل 1.5 متری Multi Mode Simplex LC

پیگتل 1/5 متری Multi Mode Simplex LC چیست؟ آشنایی با این جزء حیاتی شبکه فیبر نوری

در دنیای پرسرعت و داده‌محور امروز، زیرساخت شبکه فیبر نوری نقشی حیاتی در انتقال اطلاعات با پهنای باند بالا و حداقل افت ایفا می‌کند. یکی از اجزای کلیدی و شاید کمتر شناخته‌شده در این زیرساخت، پیگتل 1/5 متری Multi Mode Simplex LC است. این قطعه کوچک اما فوق‌العاده مهم، پلی مطمئن بین کابل فیبر نوری اصلی و تجهیزات اکتیو یا پچ‌پنل‌های فیبر نوری ایجاد می‌کند و امکان ارتباطی پایدار و سریع را فراهم می‌آورد.

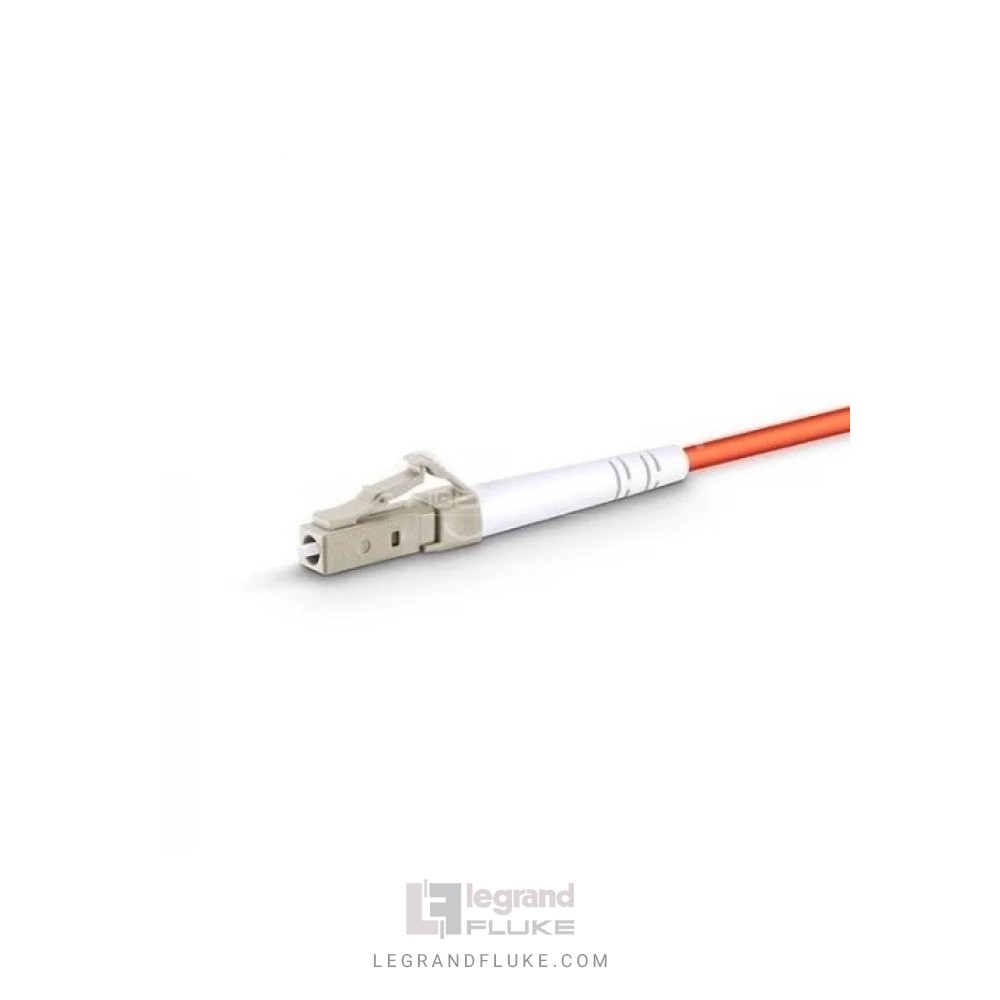

پیگتل در واقع یک رشته کوتاه از کابل فیبر نوری است که یک سر آن به کانکتور فیبر نوری (در این مورد LC) مجهز شده و سر دیگر آن بدون کانکتور باقی می‌ماند. این سر بدون کانکتور برای اتصال دائمی به کابل فیبر نوری با استفاده از فرآیند فیوژن (جوش فیبر) آماده می‌شود. طول 1.5 متری آن نیز فضای کافی برای مدیریت و نصب آسان در رک‌ها و داکت‌ها را فراهم می‌کند.

اهمیت پیگتل در زیرساخت فیبر نوری

پیگتل‌ها نقش کلیدی در تکمیل زیرساخت شبکه‌های فیبر نوری دارند. بدون آن‌ها، اتصال کابل‌های اصلی و طولانی فیبر به تجهیزات انتهایی یا پچ پنل‌ها با چالش‌های بزرگی روبرو خواهد شد. استفاده از پیگتل، فرآیند نصب را بسیار ساده‌تر و دقیق‌تر می‌کند، چرا که فیوژن یک کابل با قطر زیاد و متعدد به کانکتورهای کوچک و دقیق دشوار است. پیگتل‌ها با فراهم آوردن یک نقطه اتصال استاندارد و با کیفیت، تضمین‌کننده عملکرد بهینه کل شبکه هستند. این قطعات در انواع مختلفی تولید می‌شوند، اما مدل پیگتل 1/5 متری Multi Mode Simplex LC به دلیل ویژگی‌های خاص خود، کاربرد گسترده‌ای در دیتاسنترها و شبکه‌های محلی (LAN) دارد.

ویژگی‌های کلیدی: Multi Mode، Simplex و کانکتور LC

هر بخش از نام پیگتل 1/5 متری Multi Mode Simplex LC نشان‌دهنده یک ویژگی مهم است:

• Multi Mode (مالتی مد): این نوع فیبر نوری برای انتقال نور در چندین مسیر (حالت) طراحی شده است. فیبرهای مالتی مد معمولاً دارای هسته‌ای با قطر بزرگتر (مثلاً 50/125 میکرومتر) هستند که امکان انتقال نور از دیودهای ارزان‌تر و با دقت کمتر را فراهم می‌کند. این ویژگی آن‌ها را برای مسافت‌های کوتاه‌تر (تا حدود 550 متر برای 10 گیگابیت بر ثانیه) و کاربردهایی با پهنای باند بالا در شبکه‌های محلی و دیتاسنترها ایده‌آل می‌سازد.
• Simplex (سیمپلکس): به معنای تک رشته بودن فیبر است. یک پیگتل سیمپلکس تنها از یک فیبر نوری تشکیل شده که برای ارتباط یک طرفه (یک سیگنال در یک زمان) یا در سناریوهایی که تنها یک مسیر نوری نیاز است، استفاده می‌شود. در مقابل، پیگتل‌های داپلکس دارای دو رشته فیبر برای ارتباط دو طرفه همزمان هستند.
• LC Connector (کانکتور ال‌سی): کانکتور LC (Lucent Connector) یکی از محبوب‌ترین انواع کانکتور فیبر نوری است که به دلیل اندازه کوچک (Small Form-Factor) و قابلیت تراکم بالا شناخته می‌شود. این کانکتور با مکانیزم پوش-پول (Push-Pull) اتصال را آسان و ایمن می‌سازد و برای استفاده در فضاهای محدود مانند پچ پنل‌های با چگالی بالا و ماژول‌های SFP/SFP+ بسیار مناسب است.

چرا پیگتل Multi Mode Simplex LC 1/5 متری انتخاب مناسبی است؟ مزایا و کاربردها

انتخاب یک پیگتل فیبر نوری مناسب برای عملکرد بهینه شبکه شما حیاتی است. پیگتل 1/5 متری Multi Mode Simplex LC با توجه به ویژگی‌های منحصر به فرد خود، مزایای قابل توجهی را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای بسیاری از کاربردها تبدیل می‌کند.

مزایای فنی و عملکردی

• کیفیت اتصال بالا: استفاده از پیگتل‌های با کیفیت، به خصوص آن‌هایی که با کانکتور LC عرضه می‌شوند، افت سیگنال (Insertion Loss) را به حداقل می‌رساند و بازگشت سیگنال (Return Loss) را بهبود می‌بخشد. این امر به حفظ کیفیت داده‌ها و پایداری شبکه کمک شایانی می‌کند.
• انعطاف‌پذیری در نصب: طول 1.5 متر، فضای کافی برای آرایش کابل‌ها و نصب در رک‌ها و ODF (Optical Distribution Frame) را فراهم می‌کند، بدون اینکه کابل‌کشی بیش از حد پیچیده یا محدود شود. انعطاف پذیری پیگتیل فیبر نوری نصب و مدیریت آن را آسان‌تر می‌سازد.
• سازگاری گسترده: کانکتور LC به دلیل ابعاد کوچک و عملکرد عالی، با طیف وسیعی از تجهیزات اکتیو شبکه (مانند سوئیچ‌ها، مدیا کانورترها و SFP) سازگار است. این سازگاری، پیگتل 1/5 متری Multi Mode Simplex LC را به یک انتخاب هوشمندانه برای محیط‌های مختلف تبدیل می‌کند.
• مقرون به صرفه برای مسافت‌های کوتاه: فیبرهای مالتی مد به طور کلی هزینه کمتری نسبت به فیبرهای سینگل مد دارند، که آن‌ها را برای دیتاسنترها و شبکه‌های LAN با مسافت‌های کمتر، گزینه‌ای اقتصادی و کارآمد می‌سازد.

کاربردهای اصلی در شبکه‌های مدرن

این نوع پیگتل در سناریوهای مختلفی کاربرد دارد:

• دیتاسنترها: برای اتصال سرورها، سوییچ‌های فیبر نوری و پچ پنل‌ها در فواصل کوتاه، جایی که نیاز به پهنای باند بالا و تراکم پورت زیاد است.
• شبکه‌های محلی (LAN) و Backbone ساختمان‌ها: در داخل ساختمان‌ها برای ایجاد لینک‌های فیبر نوری بین طبقات یا اتاق‌های مختلف که نیازمند سرعت‌های گیگابیتی یا 10 گیگابیتی هستند.
• اتصال تجهیزات فعال به پچ پنل فیبر نوری: رایج‌ترین کاربرد، جوش دادن (فیوژن) پیگتل به کابل‌های اصلی فیبر نوری که از دیوار یا داکت عبور کرده‌اند و سپس اتصال سر کانکتوردار آن به پورت‌های پچ پنل.
• مراکز مخابراتی کوچک و POP (Point of Presence): در نقاط توزیع کوچکتر که فیبر مالتی مد برای ارتباطات داخلی استفاده می‌شود.

راهنمای جامع انتخاب و خرید پیگتل فیبر نوری Multi Mode LC سیمپلکس

انتخاب صحیح پیگتل فیبر نوری Multi Mode LC سیمپلکس برای پایداری و عملکرد بهینه شبکه شما حیاتی است. در این بخش به نکات مهمی برای یک انتخاب آگاهانه می‌پردازیم.

نکاتی برای انتخاب بهترین پیگتل

1. نوع فیبر (OM1، OM2، OM3، OM4): برای فیبرهای مالتی مد، مدل‌های مختلفی وجود دارد. OM3 و OM4 (معمولاً با روکش آبی-آبی یا سبز آبی) برای شبکه‌های 10 گیگابیت و بالاتر در فواصل طولانی‌تر (نسبت به OM1/OM2) مناسب‌تر هستند. اطمینان حاصل کنید که پیگتل انتخابی با کابل اصلی شما سازگار باشد.
2. کیفیت کانکتور: کیفیت پولیش و ساخت کانکتور LC بر روی افت سیگنال تأثیر مستقیم دارد. کانکتورهای با کیفیت بالا (مانند APC یا UPC برای Single Mode و PC برای Multi Mode) را انتخاب کنید.
3. جنس روکش کابل (Jacket Material): روکش LSZH (Low Smoke Zero Halogen) در برابر آتش‌سوزی مقاوم‌تر است و در صورت سوختن دود سمی کمتری تولید می‌کند که برای محیط‌های داخلی و دیتاسنترها ارجحیت دارد.
4. افت سیگنال (Insertion Loss) و بازگشت سیگنال (Return Loss): این مقادیر باید در محدوده استاندارد باشند. هر چه Insertion Loss کمتر و Return Loss بیشتر باشد، کیفیت پیگتل بهتر است.
5. استانداردهای بین‌المللی: مطمئن شوید که پیگتل از استانداردهای TIA/EIA و IEC پیروی می‌کند.

تفاوت پیگتل سیمپلکس و داپلکس

تفاوت اصلی بین پیگتل‌های سیمپلکس و داپلکس در تعداد رشته‌های فیبر نوری است:

• پیگتل سیمپلکس: دارای یک رشته فیبر نوری است و برای ارتباطات یک طرفه (simplex) یا در سناریوهایی که تنها یک مسیر نوری لازم است، استفاده می‌شود. برای مثال، اگر یک پورت فرستنده و یک پورت گیرنده جداگانه روی تجهیزات داشته باشید، می‌توانید از دو پیگتل سیمپلکس استفاده کنید. پیگتل 1/5 متری Multi Mode Simplex LC از این دسته است.
• پیگتل داپلکس: دارای دو رشته فیبر نوری (معمولاً به هم چسبیده) است و برای ارتباطات دو طرفه همزمان (full-duplex) استفاده می‌شود. یک رشته برای ارسال و دیگری برای دریافت سیگنال به کار می‌رود. پچ کوردهای فیبر نوری معمولاً داپلکس هستند.

تفاوت فیبر Multi Mode و Single Mode (اشاره مختصر)

در حالی که تمرکز ما بر پیگتل مالتی مد است، درک تفاوت با سینگل مد مهم است:

• Multi Mode (چند حالته): هسته بزرگتر، انتقال نور در چندین مسیر، مناسب برای مسافت‌های کوتاه (تا چند صد متر)، پهنای باند بالا، استفاده از لیزرهای ارزان‌تر. کاربرد اصلی در دیتاسنترها و LAN.
• Single Mode (تک حالته): هسته بسیار کوچک (حدود 9 میکرومتر)، انتقال نور در یک مسیر، مناسب برای مسافت‌های طولانی (تا ده‌ها کیلومتر)، پهنای باند بسیار بالا، استفاده از لیزرهای دقیق‌تر و گران‌تر. کاربرد اصلی در شبکه‌های مخابراتی، WAN و FTTx.

نصب و راه‌اندازی پیگتل LC مالتی مد 1.5 متری: گام به گام

نصب صحیح پیگتل LC مالتی مد 1.5 متری برای عملکرد بی‌نقص شبکه فیبر نوری بسیار حیاتی است. این فرآیند عمدتاً شامل آماده‌سازی، فیوژن (جوش فیبر) و تست است.

آماده‌سازی و ابزارهای لازم

قبل از شروع، اطمینان حاصل کنید که ابزار و محیط مناسب در دسترس است:

• دستگاه فیوژن اسپلایسر (Fusion Splicer): برای جوش دادن دقیق دو فیبر به یکدیگر.
• کاور محافظ فیوژن (Splice Protection Sleeve): برای محافظت از نقطه جوش داده شده.
• کاتر فیبر نوری (Fiber Cleaver): برای برش دقیق فیبر.
• لخت‌کن فیبر نوری (Fiber Stripper): برای حذف روکش محافظ فیبر.
• دستمال بدون پرز و الکل ایزوپروپیل: برای تمیز کردن فیبر.
• جعبه ابزار فیبر نوری: شامل انبر، قیچی مخصوص فیبر و سایر لوازم جانبی.
• پچ پنل فیبر نوری یا ODF: محفظه‌ای برای مدیریت و نگهداری پیگتل‌ها و اتصالات.

محیط کار باید تمیز، عاری از گرد و غبار و با نور کافی باشد تا از آلودگی فیبرها جلوگیری شود.

فرآیند فیوژن (جوش فیبر)

1. آماده‌سازی پیگتل و کابل: ابتدا، روکش محافظ پیگتل 1/5 متری Multi Mode Simplex LC و کابل اصلی فیبر نوری را با دقت لخت کنید تا به هسته فیبر برسید.
2. تمیز کردن فیبر: هر دو سر فیبر را با الکل ایزوپروپیل و دستمال بدون پرز کاملاً تمیز کنید.
3. برش دقیق فیبر (Cleaving): با استفاده از کاتر فیبر نوری، هر دو سر فیبر را به طور کاملاً صاف و عمود برش دهید. این مرحله برای ایجاد یک اتصال با کمترین افت ضروری است.
4. قرار دادن در دستگاه فیوژن: فیبر پیگتل و کابل اصلی را با دقت در دستگاه فیوژن اسپلایسر قرار دهید.
5. فیوژن: دستگاه به صورت خودکار فیبرها را تراز کرده و با استفاده از قوس الکتریکی، آن‌ها را به یکدیگر جوش می‌دهد.
6. محافظت از نقطه جوش: پس از اتمام فیوژن، کاور محافظ فیوژن را روی نقطه جوش قرار داده و آن را با هیتر دستگاه شرینک کنید تا از نقطه اتصال در برابر آسیب‌های فیزیکی محافظت شود.

تست و بررسی عملکرد

پس از اتمام فیوژن، تست عملکرد برای اطمینان از کیفیت اتصال ضروری است:

• تست با OTDR (Optical Time-Domain Reflectometer): این دستگاه برای اندازه‌گیری دقیق افت سیگنال در نقطه جوش و طول کلی لینک فیبر نوری استفاده می‌شود.
• تست با پاور میتر (Power Meter) و منبع نور (Light Source): برای اندازه‌گیری افت کلی لینک و اطمینان از اینکه افت در محدوده مجاز قرار دارد.
• بازرسی چشمی با میکروسکوپ فیبر نوری: برای بررسی تمیزی و وضعیت سطح کانکتور LC پیگتل و اطمینان از عدم وجود خراش یا آلودگی.

استانداردهای کیفیت و دوام در پیگتل‌های فیبر نوری

اطمینان از کیفیت و دوام پیگتل 1/5 متری Multi Mode Simplex LC برای پایداری و طول عمر شبکه فیبر نوری شما بسیار مهم است. این امر از طریق رعایت استانداردهای صنعتی و توجه به مشخصات فنی حاصل می‌شود.

اهمیت استانداردهای صنعتی (IEC, TIA/EIA)

استانداردهای بین‌المللی مانند IEC (International Electrotechnical Commission) و TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance) چارچوب‌هایی را برای طراحی، تولید و تست اجزای فیبر نوری از جمله پیگتل‌ها ارائه می‌دهند. محصولاتی که مطابق با این استانداردها ساخته می‌شوند، از نظر کیفیت، عملکرد و قابلیت اطمینان، تضمین شده هستند. این استانداردها شامل مواردی مانند ابعاد کانکتور، جنس فیبر، مشخصات افت سیگنال و مقاومت در برابر عوامل محیطی می‌شوند.

بررسی افت سیگنال و بازگشت سیگنال

دو پارامتر کلیدی در ارزیابی عملکرد پیگتل، افت سیگنال (Insertion Loss) و بازگشت سیگنال (Return Loss) هستند:

• افت سیگنال (Insertion Loss): نشان‌دهنده میزان نوری است که در نقطه اتصال (کانکتور یا فیوژن) از دست می‌رود. هدف همواره حداقل کردن این مقدار است. برای یک کانکتور LC مالتی مد، افت سیگنال کمتر از 0.3 دسی‌بل (dB) مطلوب تلقی می‌شود.
• بازگشت سیگنال (Return Loss): نشان‌دهنده میزان نوری است که از نقطه اتصال به سمت منبع برمی‌گردد. هر چه این مقدار بالاتر باشد (کمتر منفی باشد)، بهتر است، زیرا نشان می‌دهد نور کمتری بازتاب شده و کیفیت اتصال بالاتر است. برای فیبر مالتی مد، Return Loss بالای 30 دسی‌بل معمولاً قابل قبول است.

تولیدکنندگان معتبر، این مقادیر را برای محصولات خود تضمین می‌کنند. بررسی گواهی‌نامه‌ها و دیتاشیت محصول می‌تواند در انتخاب پیگتل با کیفیت به شما کمک کند.

سوالات متداول (FAQ) درباره پیگتل 1/5 متری Multi Mode Simplex LC

در این بخش به برخی از پرسش‌های متداول در مورد پیگتل 1/5 متری Multi Mode Simplex LC پاسخ می‌دهیم.

پیگتل چیست و چه تفاوتی با پچ کورد دارد؟

پیگتل فیبر نوری یک تکه کابل فیبر نوری کوتاه است که تنها یک سر آن دارای کانکتور است و سر دیگر آن برای فیوژن (جوش) به کابل اصلی فیبر نوری آماده شده است. این قطعه برای پایان‌بندی کابل‌های اصلی فیبر و اتصال به پچ پنل یا تجهیزات استفاده می‌شود. در مقابل، پچ کورد فیبر نوری یک کابل فیبر نوری با طول مشخص است که هر دو سر آن دارای کانکتور است و برای اتصال مستقیم دو دستگاه یا دستگاه به پچ پنل استفاده می‌شود.

چرا از کانکتور LC استفاده می‌شود؟

کانکتور LC به دلیل اندازه کوچک، طراحی جمع‌وجور (Small Form-Factor) و قابلیت اطمینان بالا، به یکی از محبوب‌ترین کانکتورها در تجهیزات شبکه فیبر نوری تبدیل شده است. این کانکتور امکان تراکم پورت بالا در پچ پنل‌ها و سوئیچ‌ها را فراهم می‌کند و برای استفاده در ماژول‌های SFP و SFP+ ایده‌آل است. مکانیزم قفل‌شونده آن نیز اتصال را محکم و پایدار می‌سازد.

Multi Mode در پیگتل به چه معناست؟

Multi Mode (چند حالته) به معنای آن است که هسته فیبر (قسمت اصلی انتقال‌دهنده نور) به اندازه‌ای بزرگ است که می‌تواند نور را در چندین مسیر یا حالت مختلف به طور همزمان انتقال دهد. این ویژگی باعث می‌شود که فیبرهای Multi Mode برای استفاده با منابع نوری LED یا لیزرهای ارزان‌تر مناسب باشند و برای مسافت‌های کوتاه‌تر (مانند دیتاسنترها و شبکه‌های LAN) با پهنای باند بالا گزینه‌ای کارآمد و اقتصادی محسوب شوند.

آیا می‌توان از این پیگتل در شبکه‌های Single Mode استفاده کرد؟

خیر، پیگتل 1/5 متری Multi Mode Simplex LC برای شبکه‌های Multi Mode طراحی شده است. استفاده از آن در شبکه‌های Single Mode منجر به افت سیگنال بسیار زیاد و عدم کارکرد صحیح خواهد شد. فیبرهای Single Mode دارای هسته‌ای بسیار باریک‌تر هستند که نور را تنها در یک مسیر انتقال می‌دهد و نیازمند تجهیزات و کانکتورهای خاص خود هستند.

عمر مفید یک پیگتل فیبر نوری چقدر است؟

عمر مفید یک پیگتل فیبر نوری با کیفیت می‌تواند بسیار طولانی باشد و به عوامل مختلفی از جمله کیفیت ساخت، شرایط محیطی (دما، رطوبت، گرد و غبار) و نحوه نصب و نگهداری بستگی دارد. در صورت نصب صحیح و استفاده در محیط مناسب، پیگتل‌ها می‌توانند تا ده‌ها سال بدون افت عملکرد قابل توجه کار کنند. با این حال، باید از خم شدن شدید، کشیدگی و آلودگی کانکتورها جلوگیری شود.

جمع‌بندی: سرمایه‌گذاری هوشمندانه در زیرساخت فیبر نوری شما

نکات کلیدی و مزایای برجسته

همانطور که بررسی شد، پیگتل 1/5 متری Multi Mode Simplex LC یک جزء حیاتی و ارزشمند در طراحی و پیاده‌سازی شبکه‌های فیبر نوری مدرن است. انتخاب این نوع پیگتل، به ویژه با در نظر گرفتن کیفیت ساخت و استانداردهای مربوطه، تضمین‌کننده عملکرد بهینه و پایداری شبکه شما خواهد بود.

مزایای اصلی آن شامل:

• اتصال مطمئن و با کیفیت: با حداقل افت سیگنال و حداکثر پایداری.
• سازگاری بالا: با انواع تجهیزات شبکه و ماژول‌های SFP/SFP+.
• نصب آسان و دقیق: به واسطه فیوژن به کابل اصلی و اتصال کانکتور LC.
• مقرون به صرفه: برای کاربردهای Multi Mode در دیتاسنترها و LAN.
• بهره‌وری بالا: در انتقال داده‌ها با سرعت‌های گیگابیتی و بالاتر.

با درک صحیح از ویژگی‌ها، کاربردها و مزایای این محصول، می‌توانید تصمیمی آگاهانه برای خرید و ارتقای زیرساخت تجهیزات شبکه فیبر نوری خود بگیرید. سرمایه‌گذاری بر روی پیگتل‌های با کیفیت، به معنای سرمایه‌گذاری بر روی سرعت، پایداری و آینده شبکه شماست.
