پیگتل فیبر نوری چیست و چرا به آن نیاز داریم؟
در دنیای پرسرعت امروز، شبکه‌های فیبر نوری ستون فقرات ارتباطات جهانی هستند. برای اتصال، توسعه و نگهداری این شبکه‌ها، قطعات کوچک اما حیاتی مورد نیاز است. یکی از این اجزای کلیدی، پیگتل فیبر نوری است. پیگتل در واقع یک رشته کوتاه از کابل فیبر نوری است که تنها یک سر آن به یک کانکتور استاندارد مجهز شده است. سر دیگر آن بدون کانکتور باقی می‌ماند تا امکان جوش (فیوژن) به یک کابل فیبر نوری دیگر، مثلاً در یک پچ پنل، کاست یا ODF را فراهم کند.
معرفی پیگتل و کاربرد اصلی آن
پیگتل‌ها ابزاری ضروری برای خاتمه دادن به کابل‌های فیبر نوری در زیرساخت‌های شبکه هستند. آن‌ها به تکنسین‌ها این امکان را می‌دهند که کابل‌های فیبر نوری را به سادگی و با کمترین افت سیگنال به تجهیزات فعال یا غیرفعال شبکه متصل کنند. این قطعات کوچک، دقت و پایداری بالایی را در اتصالات فیبر نوری تضمین می‌کنند و نقشی حیاتی در حفظ کیفیت و سرعت انتقال داده‌ها دارند.
تفاوت پیگتل و پچ کورد فیبر نوری
بسیاری اوقات، پیگتل با پچ کورد فیبر نوری اشتباه گرفته می‌شود. تفاوت اصلی در این است که پچ کوردها در هر دو سر دارای کانکتور هستند و برای اتصال مستقیم دو دستگاه یا دو پورت به یکدیگر طراحی شده‌اند. در حالی که پیگتل 1/5 متری single mode simplex fc فقط در یک سر کانکتور دارد و سر دیگر آن برای عملیات جوش فیبر آماده است. این تفاوت عملکردی، کاربردهای متمایزی برای هر یک ایجاد می‌کند.

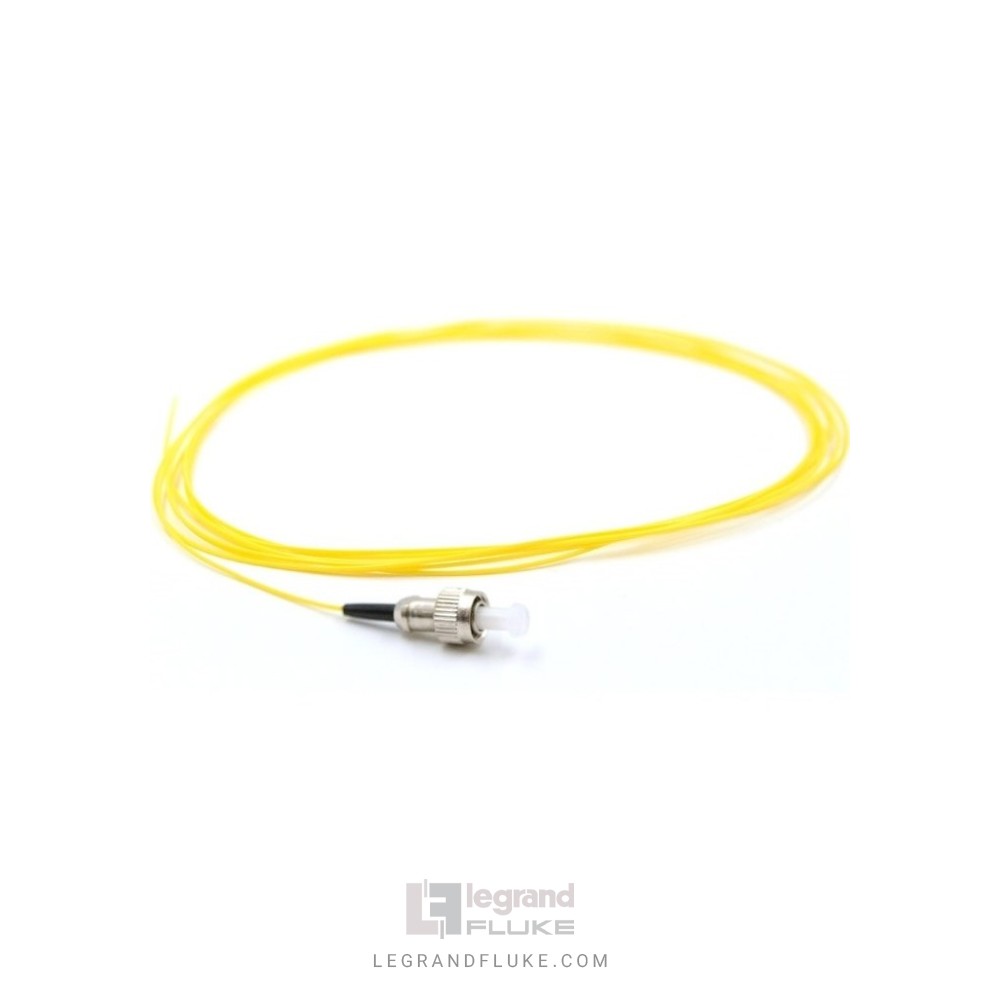

پیگتل 1.5 متری Single Mode Simplex FC: انتخابی هوشمندانه برای ارتباطات نوری
مدلی که در اینجا به بررسی آن می‌پردازیم، یک پیگتل 1.5 متری single mode simplex fc است که مجموعه‌ای از ویژگی‌های خاص را برای کاربردهای دقیق و حساس ارائه می‌دهد. هر بخش از نام آن بیانگر یک خصوصیت مهم است.
ویژگی‌های کلیدی Single Mode
«Single Mode» یا «سینگل مد» به نوع فیبر نوری اشاره دارد. فیبرهای سینگل مد دارای هسته‌ای بسیار باریک (حدود 9 میکرون) هستند که تنها یک مسیر نوری (حالت انتشار) را برای انتقال نور فراهم می‌کنند. این ویژگی به آن‌ها امکان می‌دهد تا سیگنال‌های نوری را در فواصل بسیار طولانی‌تر و با افت بسیار کمتر، با پهنای باند بالا منتقل کنند. این نوع فیبر ایده‌آل برای شبکه‌های مخابراتی، دیتاسنترهای بزرگ و ارتباطات بین‌شهری است و قابلیت پشتیبانی از سرعت‌های گیگابیت و حتی ترابیت را دارد.
مزایای کانکتور FC
«FC» به نوع کانکتور نوری اشاره دارد که بر روی یک سر پیگتل قرار گرفته است. کانکتورهای FC (Ferrule Connector) از جمله کانکتورهای قدیمی‌تر اما همچنان پرکاربرد در شبکه‌های فیبر نوری، به ویژه در کاربردهای سینگل مد و تجهیزات تست هستند. مزایای اصلی کانکتور FC عبارتند از:
- اتصال پیچی محکم: مکانیزم اتصال پیچی آن، لرزش و حرکت را به حداقل می‌رساند و اتصال بسیار پایدار و ایمنی را فراهم می‌کند.
- مقاومت بالا: در برابر کشش و ضربه مقاومت خوبی دارد و برای محیط‌های صنعتی یا مکان‌هایی که نیاز به دوام بالا است، مناسب است.
- عملکرد نوری عالی: به دلیل طراحی دقیق و مکانیزم تراز دقیق فرول، افت سیگنال (Insertion Loss) بسیار پایینی دارد.
مفهوم Simplex و کاربرد آن
کلمه «Simplex» نشان دهنده این است که این پیگتل فیبر نوری تنها یک رشته فیبر نوری دارد. به عبارت دیگر، برای انتقال داده در یک جهت (یک طرفه) طراحی شده است. در بسیاری از کاربردهای شبکه، به ویژه در تجهیزات تست یا در مواردی که نیاز به اتصال یک طرفه است، پیگتل سیمپلکس کاربرد دارد. برای ارتباطات دو طرفه، معمولاً از دو پیگتل سیمپلکس یا یک پچ کورد داپلکس استفاده می‌شود. این طراحی ساده، هزینه را کاهش داده و مدیریت کابل‌کشی را در برخی سناریوها آسان‌تر می‌کند.
اهمیت طول 1.5 متر در پیگتل
طول 1.5 متری برای یک پیگتل 1/5 متری single mode simplex fc یک اندازه استاندارد و کاربردی است. این طول نه آنقدر بلند است که باعث مدیریت دشوار کابل‌ها و افزایش بهم ریختگی شود و نه آنقدر کوتاه که محدودیت‌های نصب ایجاد کند. این اندازه به تکنسین‌ها اجازه می‌دهد تا با انعطاف‌پذیری کافی، فیبر را در داخل ODF، پچ پنل یا کاست فیبر نوری جوش داده و آن را به تجهیزات متصل کنند.
کاربردهای پیگتل FC سینگل مد سیمپلکس در شبکه
این نوع پیگتل به دلیل ویژگی‌های خاص خود، در طیف وسیعی از صنایع و کاربردهای شبکه مورد استفاده قرار می‌گیرد. در ادامه به برخی از مهم‌ترین آن‌ها اشاره می‌کنیم:
دیتاسنترها و مراکز مخابراتی
در دیتاسنترها و مراکز مخابراتی که نیاز به انتقال داده با سرعت و حجم بالا در فواصل طولانی دارند، پیگتل سینگل مد یک انتخاب ایده‌آل است. کانکتور FC با اتصال محکم خود، پایداری اتصالات را در محیط‌های حساس تضمین می‌کند.
شبکه‌های FTTH و GPON
در معماری‌های FTTH (Fiber to the Home) و GPON (Gigabit Passive Optical Network) که فیبر نوری مستقیماً تا منزل یا محل کار کاربر کشیده می‌شود، پیگتل 1.5 متری single mode simplex fc برای اتصال کابل در نقاط انتهایی مانند جعبه‌های تقسیم (ODB) یا مودم‌های ONT/ONU به کار می‌رود. دقت و پایداری آن برای تضمین کیفیت سرویس (QoS) حیاتی است.
تجهیزات تست و آزمایشگاهی فیبر نوری
به دلیل دقت بالا، افت سیگنال کم و اتصال پایدار کانکتور FC، این پیگتل‌ها اغلب در تجهیزات تست و اندازه‌گیری فیبر نوری مانند OTDRها (Optical Time-Domain Reflectometer) یا منابع نوری استفاده می‌شوند تا نتایج دقیق و قابل اعتمادی ارائه دهند.
پچ پنل‌ها و ODF ها
یکی از رایج‌ترین کاربردهای پیگتل FC در داخل پچ پنل‌ها و ODFها (Optical Distribution Frame) است. در اینجا، کابل‌های ورودی فیبر نوری با استفاده از عملیات فیوژن به سر بدون کانکتور پیگتل جوش داده می‌شوند. سپس، سر کانکتوردار پیگتل به پورت‌های مربوطه در پچ پنل یا ODF متصل می‌گردد تا امکان اتصال به پچ کوردها و تجهیزات دیگر فراهم شود.
راهنمای انتخاب و خرید پیگتل فیبر نوری مناسب
انتخاب صحیح پیگتل فیبر نوری برای اطمینان از عملکرد بهینه شبکه ضروری است. در ادامه به نکاتی اشاره می‌کنیم که باید هنگام خرید پیگتل 1/5 متری single mode simplex fc یا هر نوع پیگتل دیگر مد نظر قرار دهید:
نکات مهم در انتخاب نوع فیبر (Single Mode vs Multi Mode)
- Single Mode (OS2): برای فواصل طولانی، پهنای باند بالا و شبکه‌های Backbone.
- Multi Mode (OM1, OM2, OM3, OM4, OM5): برای فواصل کوتاه و شبکه‌های داخلی، معمولاً ارزان‌تر است. اطمینان حاصل کنید که نوع فیبر پیگتل با کابل اصلی شما مطابقت دارد.
آشنایی با انواع کانکتورهای فیبر نوری (LC, SC, ST, MPO)
علاوه بر FC، انواع دیگری از کانکتورها نیز وجود دارند که باید با تجهیزات شما سازگار باشند:
- LC (Lucent Connector): کوچک، متراکم و رایج در دیتاسنترها.
- SC (Subscriber Connector): فشاری، کاربرد گسترده در FTTH.
- ST (Straight Tip): رایج در شبکه‌های قدیمی‌تر.
- MPO/MTP: برای کابل‌کشی با تراکم بالا.
برای این محصول، نوع کانکتور FC است که باید با پورت‌های تجهیزات شما سازگار باشد.
بررسی کیفیت و استانداردهای ساخت
کیفیت ساخت پیگتل به طور مستقیم بر افت سیگنال و طول عمر شبکه شما تأثیر می‌گذارد. به دنبال محصولاتی باشید که استانداردهای صنعتی مانند IEC، TIA/EIA و RoHS را رعایت کرده باشند. کیفیت فرول، نوع پولیش (UPC یا APC) و جنس روکش (PVC یا LSZH) نیز از عوامل مهم هستند.
مزایای استفاده از پیگتل با کیفیت
سرمایه‌گذاری در یک پیگتل با کیفیت بالا مزایای متعددی را برای زیرساخت شبکه شما به ارمغان می‌آورد:
کاهش افت سیگنال و افزایش پهنای باند
یک پیگتل با کیفیت، با اتصالات دقیق و فرول‌های با پولیش مناسب، حداقل افت سیگنال را تضمین می‌کند. این موضوع حیاتی است، به خصوص در فیبرهای سینگل مد که برای انتقال داده در فواصل طولانی با پهنای باند بالا طراحی شده‌اند. افت سیگنال کمتر به معنای حفظ یکپارچگی سیگنال و دستیابی به حداکثر سرعت انتقال داده است.
دوام و طول عمر بالا
پیگتل‌های استاندارد و با کیفیت، از مواد مرغوب ساخته شده‌اند و در برابر عوامل محیطی، کشش و خمش مقاوم‌تر هستند. این دوام بالا به معنای کاهش نیاز به تعویض و تعمیرات، و در نتیجه صرفه‌جویی در هزینه‌های نگهداری و افزایش پایداری شبکه در دراز مدت است.
نصب و راه‌اندازی آسان
با وجود اینکه سر دیگر پیگتل نیاز به جوش فیبر دارد، اما استفاده از پیگتل‌های با کیفیت، فرآیند نصب را به دلیل استاندارد بودن کانکتور و آماده بودن فیبر برای فیوژن، آسان‌تر می‌کند. این امر به کاهش زمان نصب و اطمینان از یک اتصال با کیفیت کمک شایانی می‌کند.
سوالات متداول (FAQ)
تفاوت پیگتل سیمپلکس و داپلکس چیست؟
پیگتل سیمپلکس (Simplex) یک رشته فیبر نوری دارد و برای ارتباط یک طرفه استفاده می‌شود. پیگتل داپلکس (Duplex) دو رشته فیبر نوری دارد و برای ارتباطات دو طرفه (همزمان ارسال و دریافت) کاربرد دارد.
پیگتل سینگل مود را می‌توان با مالتی مود استفاده کرد؟
خیر، پیگتل‌های سینگل مود و مالتی مود با یکدیگر سازگار نیستند. استفاده از آن‌ها در کنار هم باعث افت سیگنال شدید و عدم کارکرد صحیح شبکه می‌شود، زیرا ابعاد هسته و نحوه انتشار نور در آن‌ها متفاوت است.
طول پیگتل چه تاثیری بر عملکرد دارد؟
طول پیگتل (مانند پیگتل 1/5 متری single mode simplex fc) معمولاً بر عملکرد نوری تاثیر مستقیمی ندارد، زیرا طول آن کوتاه است. اما انتخاب طول مناسب برای مدیریت کابل‌ها و جلوگیری از بهم ریختگی و کشیدگی اضافی فیبر نوری در داخل کاست یا پچ پنل مهم است.
کانکتور FC در مقایسه با SC چه مزایایی دارد؟
کانکتور FC (Ferrule Connector) دارای مکانیزم اتصال پیچی است که پایداری مکانیکی بالاتری در برابر لرزش و کشش ارائه می‌دهد. در حالی که SC (Subscriber Connector) دارای مکانیزم فشاری است که نصب و جداسازی سریع‌تری دارد. FC معمولاً در کاربردهای با دقت بالا و محیط‌های خشن‌تر ترجیح داده می‌شود.
چگونه از سلامت پیگتل اطمینان حاصل کنیم؟
برای اطمینان از سلامت پیگتل، می‌توانید پس از جوش زدن و قبل از اتصال نهایی به تجهیزات، با استفاده از ابزارهایی مانند پاور متر نوری (Optical Power Meter) و منبع نوری (Light Source) یا Visual Fault Locator (VFL) از صحت اتصال و عدم وجود قطعی یا شکستگی در فیبر اطمینان حاصل کنید.
جمع‌بندی و نکات پایانی
پیگتل 1/5 متری single mode simplex fc یک جزء ضروری و با کارایی بالا در زیرساخت‌های نوری مدرن است. این محصول با ترکیب ویژگی‌های کلیدی فیبر سینگل مد برای فواصل طولانی و پهنای باند بالا، کانکتور FC برای اتصالی پایدار و مطمئن، و طراحی سیمپلکس برای کاربردهای خاص، یک راه حل قدرتمند برای تکنسین‌ها و مهندسان شبکه فراهم می‌آورد. انتخاب یک پیگتل با کیفیت، تضمین‌کننده عملکرد بهینه، کاهش افت سیگنال و افزایش طول عمر شبکه فیبر نوری شما خواهد بود. با درک دقیق نیازهای خود و توجه به استانداردهای کیفی، می‌توانید بهترین انتخاب را برای ارتقاء ارتباطات نوری خود داشته باشید.
