فیوز مینیاتوری

فیوز مینیاتوری، که با نام MCB (Miniature Circuit Breaker) نیز شناخته می‌شود، قلب تپنده سیستم‌های حفاظتی در هر شبکه و تاسیسات الکتریکی است. این مدار شکن مینیاتوری نه تنها از تجهیزات گران‌قیمت شما در برابر آسیب‌های ناشی از نوسانات برق محافظت می‌کند، بلکه ضامن ایمنی افراد در برابر خطرات اتصال کوتاه و اضافه بار نیز هست. در دنیای پیچیده امروز که وابستگی به انرژی برق بیش از هر زمان دیگری است، انتخاب و خرید فیوز مینیاتوری مناسب، یک گام اساسی در تضمین پایداری و امنیت سیستم‌های برقی و تجهیزات شبکه محسوب می‌شود.

در این صفحه، به بررسی جامع انواع فیوزهای مینیاتوری، کاربردها، نحوه انتخاب صحیح و نکات کلیدی مربوط به این تجهیزات حفاظتی می‌پردازیم. هدف ما ارائه اطلاعاتی کامل و کاربردی است تا شما بتوانید بهترین تصمیم را برای انتخاب فیوز مینیاتوری مطابق با نیازهای خود اتخاذ نمایید.

فیوز مینیاتوری چیست؟ نگاهی جامع به عملکرد و ساختار

تعریف دقیق و نقش حیاتی

فیوز مینیاتوری یا کلید مینیاتوری، یک وسیله حفاظتی الکترومکانیکی است که وظیفه اصلی آن حفاظت اضافه بار و حفاظت اتصال کوتاه در مدارهای الکتریکی است. این تجهیز هوشمند، به محض تشخیص جریان غیرمجاز (بیش از حد تحمل مدار)، به صورت خودکار جریان برق را قطع کرده و از آسیب دیدن سیم‌کشی، تجهیزات و حتی وقوع آتش‌سوزی جلوگیری می‌کند. برخلاف فیوزهای قدیمی که پس از هر بار قطع، نیاز به تعویض داشتند، فیوزهای مینیاتوری قابلیت برگشت به حالت اولیه (reset) را دارند.

تفاوت با فیوزهای قدیمی (غیرمینیاتوری)

تفاوت اصلی MCB با فیوزهای ذوب شونده سنتی در مکانیزم عملکرد و قابلیت استفاده مجدد است. فیوزهای معمولی پس از عبور جریان بیش از حد، سیم داخلی‌شان ذوب شده و برای استفاده مجدد باید کاملاً تعویض شوند. اما فیوز مینیاتوری با استفاده از یک مکانیزم حرارتی و مغناطیسی، قطع و وصل می‌شود و پس از رفع مشکل، به سادگی قابل بازنشانی است. این ویژگی، آن را به گزینه‌ای اقتصادی‌تر و کارآمدتر برای تجهیزات حفاظتی برق تبدیل کرده است.

اجزای داخلی و نحوه کار فیوز مینیاتوری

یک فیوز مینیاتوری از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح آن دارند:

• بوبین (سیم‌پیچ مغناطیسی): برای تشخیص جریان‌های اتصال کوتاه بسیار بالا و قطع سریع مدار.
• بی‌متال (تیغه دو فلزی): برای تشخیص جریان‌های اضافه بار که به مرور زمان دما را افزایش می‌دهند و قطع مدار با تاخیر.
• محفظه آرک (جرقه گیر): برای خاموش کردن جرقه الکتریکی که هنگام قطع مدار ایجاد می‌شود.
• مکانیزم قطع و وصل: شامل اهرم و فنرها برای قطع و وصل دستی و خودکار.
• کنتاکت‌ها: نقاط اتصال برق در داخل فیوز.

هنگامی که جریان اضافه بار ایجاد می‌شود، بی‌متال گرم شده و خم می‌شود و اهرم قطع را فعال می‌کند. در صورت اتصال کوتاه، جریان بسیار زیادی از بوبین عبور کرده و میدان مغناطیسی قوی، بلافاصله مکانیزم قطع را فعال می‌کند.

انواع فیوز مینیاتوری: آشنایی با دسته‌بندی‌ها و کاربردها

فیوزهای مینیاتوری در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. انتخاب فیوز مینیاتوری صحیح بر اساس نوع بار و مدار، از اهمیت بالایی برخوردار است.

بر اساس تیپ (منحنی قطع)

یکی از مهمترین فاکتورها در دسته‌بندی فیوز مینیاتوری، تیپ یا منحنی قطع آن است که نشان‌دهنده میزان حساسیت فیوز به جریان اضافه و سرعت قطع آن است:

• تیپ B (تندکار):

  این تیپ کلید مینیاتوری برای مدارهایی با بارهای کاملاً مقاومتی و یا بارهای سلفی بسیار کم طراحی شده است. به عنوان مثال، در مدارهای روشنایی و وسایل خانگی با راه‌اندازی نرم، فیوز مینیاتوری تیپ B گزینه‌ای ایده‌آل است. این فیوزها در برابر 3 تا 5 برابر جریان نامی خود قطع می‌کنند.

• تیپ C (عادی یا موتوری):

  رایج‌ترین نوع فیوز مینیاتوری، تیپ C است که برای بارهای با جریان راه‌اندازی متوسط، مانند موتورهای الکتریکی کوچک، ترانسفورماتورهای خانگی و برخی تجهیزات صنعتی کاربرد دارد. این فیوزها در برابر 5 تا 10 برابر جریان نامی قطع می‌شوند و انتخاب عمومی برای تابلو برق خانگی و صنعتی محسوب می‌شوند.

• تیپ D (کندکار یا قدرت):

  این تیپ برای حفاظت از بارهایی با جریان راه‌اندازی بسیار بالا، مانند موتورهای صنعتی بزرگ، ترانسفورماتورهای قدرت و ژنراتورها استفاده می‌شود. فیوز مینیاتوری تیپ D در برابر 10 تا 20 برابر جریان نامی خود قطع می‌کند و برای جلوگیری از قطع‌های ناخواسته هنگام راه‌اندازی این تجهیزات سنگین ضروری است.

• تیپ K (حفاظت موتوری):

  این کلید مینیاتوری بسیار حساس‌تر از تیپ D است و برای حفاظت از موتورها در برابر اضافه‌بارهای حرارتی استفاده می‌شود. در برابر 8 تا 12 برابر جریان نامی قطع می‌کند و برای حفاظت از موتورهایی که جریان هجومی بالایی دارند، مناسب است.

• تیپ Z (حفاظت مدارهای الکترونیکی):

  حساس‌ترین نوع فیوز مینیاتوری، تیپ Z است که برای حفاظت از مدارهای الکترونیکی حساس و نیمه‌هادی‌ها به کار می‌رود. این فیوزها در برابر 2 تا 3 برابر جریان نامی خود به سرعت قطع می‌شوند تا کوچکترین نوسانات به تجهیزات حساس آسیب نرساند.

بر اساس تعداد پل

فیوزهای مینیاتوری همچنین بر اساس تعداد پل‌های خود دسته‌بندی می‌شوند:

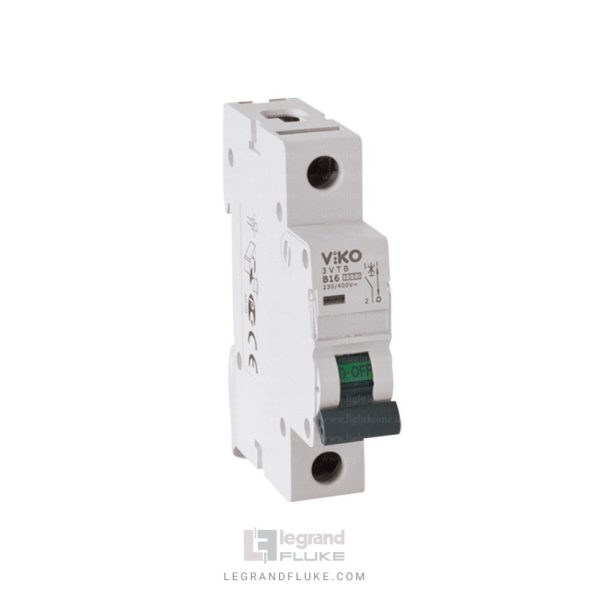

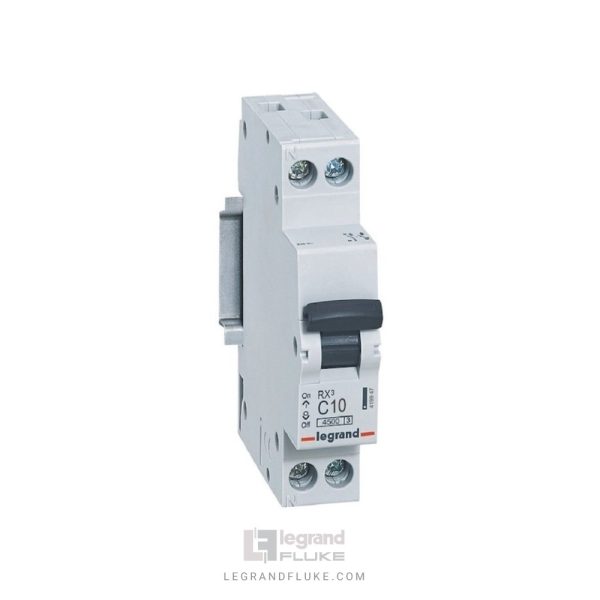

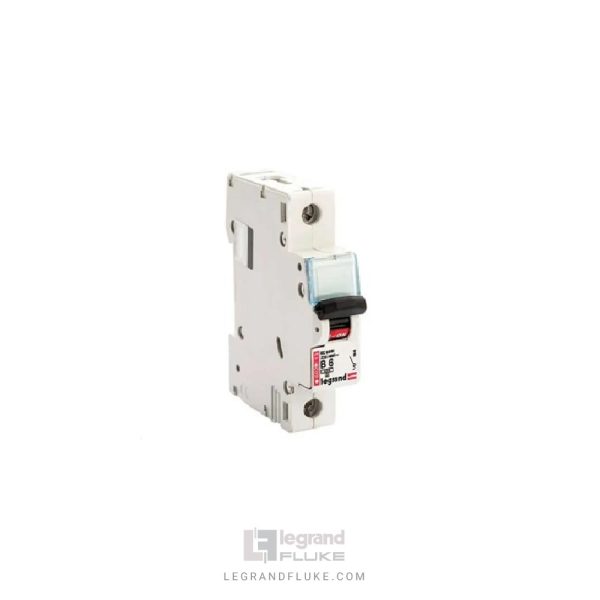

• تک پل (Single Pole):

  برای حفاظت از یک فاز در مدارهای تک فاز. رایج در مدارهای روشنایی و پریزهای معمولی.

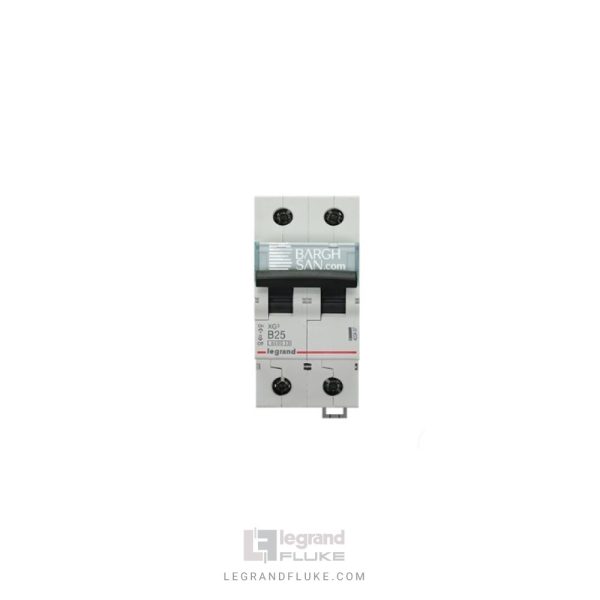

• دو پل (Double Pole):

  برای حفاظت از دو فاز یا یک فاز و نول در مدارهای تک فاز که نیاز به قطع همزمان هر دو خط دارند.

• سه پل (Triple Pole):

  برای حفاظت از سه فاز در مدارهای سه فاز صنعتی و تجاری.

• چهار پل (Four Pole):

  برای حفاظت از سه فاز و نول در مدارهای سه فاز، به خصوص در مواردی که قطع همزمان نول نیز ضروری است.

چرا انتخاب فیوز مینیاتوری مناسب حیاتی است؟

اهمیت فیوز مینیاتوری فراتر از یک قطعه الکتریکی ساده است. این تجهیز حفاظتی نقش حیاتی در حفظ سلامت سیستم‌ها و جان افراد ایفا می‌کند.

نقش حیاتی در حفاظت از تجهیزات شبکه و برق

تجهیزات شبکه مانند سوئیچ‌ها، روترها، سرورها و مودم‌ها، همگی به جریان برق پایدار و محافظت شده نیاز دارند. یک نوسان برق ناگهانی یا اتصال کوتاه می‌تواند به سرعت به این دستگاه‌های گران‌قیمت آسیب برساند. MCB با قطع سریع جریان، از سوختن یا خرابی این تجهیزات جلوگیری می‌کند و هزینه‌های تعمیر و تعویض را به شدت کاهش می‌دهد.

جلوگیری از آسیب‌های مالی و جانی

خطرات ناشی از اضافه بار و اتصال کوتاه می‌تواند منجر به آتش‌سوزی، برق‌گرفتگی و سایر حوادث ناگوار شود. فیوز مینیاتوری با جلوگیری از عبور جریان‌های خطرناک، امنیت افراد و اموال را تضمین می‌کند و بخش جدایی‌ناپذیری از استاندارد فیوز مینیاتوری در ایمنی ساختمان‌ها و کارخانه‌ها است.

افزایش طول عمر سیستم‌ها

حفاظت مداوم در برابر نوسانات، به معنای فشار کمتر بر روی قطعات داخلی تجهیزات است. این موضوع به طور مستقیم به افزایش طول عمر مفید دستگاه‌ها و کاهش استهلاک کمک می‌کند و پایداری عملیاتی سیستم‌ها را بهبود می‌بخشد.

نکات کلیدی در انتخاب و خرید فیوز مینیاتوری

برای خرید فیوز مینیاتوری مناسب و بهینه، باید به چند فاکتور مهم توجه داشت:

جریان نامی (In)

جریان نامی، حداکثر جریانی است که فیوز می‌تواند به طور مداوم و بدون قطع شدن از خود عبور دهد. این مقدار باید کمی بیشتر از حداکثر جریان مصرفی عادی مدار باشد. معمولاً 1.25 برابر جریان بار محاسبه می‌شود. بهترین مارک فیوز مینیاتوری باید دقت بالایی در این زمینه داشته باشد.

ولتاژ نامی (Un)

ولتاژ نامی، حداکثر ولتاژی است که فیوز می‌تواند با خیال راحت کار کند. این مقدار باید با ولتاژ سیستم شما مطابقت داشته باشد (مثلاً 230V برای تک فاز یا 400V برای سه فاز).

قدرت قطع (Icn)

قدرت قطع، حداکثر جریانی است که فیوز می‌تواند در لحظه اتصال کوتاه قطع کند، بدون اینکه خودش آسیب ببیند. این مقدار معمولاً بر حسب کیلوآمپر (kA) بیان می‌شود و باید با حداکثر جریان اتصال کوتاه احتمالی در نقطه نصب فیوز مطابقت داشته باشد. برای تابلو برق خانگی معمولاً 4.5kA یا 6kA و برای صنعتی 10kA به بالا نیاز است.

تیپ فیوز (B, C, D, K, Z)

همانطور که قبلاً توضیح داده شد، انتخاب تیپ فیوز بر اساس نوع بار و جریان راه‌اندازی آن بسیار مهم است.

تعداد پل

باید با توجه به نوع مدار (تک فاز یا سه فاز) و نیاز به قطع نول، تعداد پل مناسب را انتخاب کرد.

استانداردها و تاییدیه ها

همواره از فیوز مینیاتوری با استانداردهای معتبر جهانی مانند IEC 60898 یا IEC 60947-2 (برای کاربردهای صنعتی) استفاده کنید. این استانداردها نشان‌دهنده کیفیت و ایمنی محصول هستند.

برندهای معتبر فیوز مینیاتوری

ما در فروشگاه خود، طیف وسیعی از بهترین مارک‌های فیوز مینیاتوری را ارائه می‌دهیم که از جمله آن‌ها می‌توان به برندهای شناخته شده و قابل اعتماد در صنعت اشاره کرد. این برندها شهرت خود را با ارائه محصولات با کیفیت و مطابق با استانداردهای بین‌المللی کسب کرده‌اند. هنگام خرید فیوز مینیاتوری، توجه به برند می‌تواند تضمینی برای عملکرد مطمئن و طول عمر بیشتر باشد.

کاربردهای فیوز مینیاتوری در سیستم‌های شبکه و برق

فیوز مینیاتوری به دلیل کارایی و انعطاف‌پذیری بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• مراکز داده و سرور روم‌ها:

  حفاظت از سرورها، رک‌ها و تجهیزات حساس شبکه در برابر نوسانات برق که می‌تواند منجر به از دست رفتن داده‌ها و توقف سرویس‌دهی شود.

• شبکه‌های خانگی و اداری:

  حفاظت از سیستم‌های روشنایی، پریزها، کامپیوترها و سایر لوازم برقی در منازل و دفاتر کار.

• تجهیزات مخابراتی:

  حفاظت از سیستم‌های ارتباطی و آنتن‌ها در برابر صاعقه و اضافه بار.

• سیستم‌های روشنایی و تهویه:

  در تابلو برق مربوط به سیستم‌های روشنایی و گرمایشی/سرمایشی برای جلوگیری از آسیب دیدن مدارات و دستگاه‌ها.

• ماشین‌آلات صنعتی:

  حفاظت از موتورها، کنترل‌کننده‌ها و سایر تجهیزات الکتریکی در محیط‌های صنعتی با بارهای سنگین و جریان‌های راه‌اندازی بالا.

تفاوت فیوز مینیاتوری و کلید محافظ جان (RCCB/ELCB)

در حالی که هر دو فیوز مینیاتوری (MCB) و کلید محافظ جان (Residual Current Circuit Breaker – RCCB/ELCB) نقش حفاظتی دارند، اما هدف و مکانیزم عملکرد آن‌ها متفاوت است و مکمل یکدیگر محسوب می‌شوند.

هدف هر کدام و زمان استفاده

• فیوز مینیاتوری (MCB): همانطور که گفته شد، عمدتاً برای حفاظت اضافه بار و حفاظت اتصال کوتاه طراحی شده است. این بدان معناست که اگر جریان از حد مجاز سیم‌کشی یا دستگاه بالاتر رود یا اتصال مستقیم فاز و نول (یا فازها) رخ دهد، MCB مدار را قطع می‌کند.

• کلید محافظ جان (RCCB/ELCB): وظیفه اصلی آن حفاظت در برابر نشت جریان یا برق‌گرفتگی است. این کلیدها اختلاف جریان ورودی و خروجی را اندازه‌گیری می‌کنند. اگر این اختلاف (که نشان‌دهنده نشت جریان به زمین یا بدن انسان است) از حد مشخصی بیشتر شود، کلید محافظ جان مدار را قطع می‌کند. این امر عمدتاً برای حفاظت از جان انسان‌ها در برابر تماس مستقیم یا غیرمستقیم با برق است.

اهمیت استفاده توام

بسیار توصیه می‌شود که در تابلو برق ساختمان‌ها و تاسیسات، از هر دو فیوز مینیاتوری و کلید محافظ جان به صورت توام استفاده شود. MCB از تجهیزات و سیم‌کشی در برابر جریان‌های زیاد محافظت می‌کند، در حالی که RCCB جان افراد را در برابر برق‌گرفتگی نجات می‌دهد. استفاده از هر دو، یک سیستم حفاظتی جامع و کامل را فراهم می‌آورد و تجهیزات حفاظتی برق شما را به بالاترین سطح ایمنی می‌رساند.

راهنمای نصب و نگهداری فیوز مینیاتوری

نصب صحیح و نگهداری دوره‌ای فیوز مینیاتوری برای اطمینان از عملکرد بهینه و ایمنی سیستم ضروری است.

نکات ایمنی قبل از نصب

• همیشه قبل از شروع هرگونه کار بر روی سیستم برق، جریان اصلی را قطع کنید.
• از ابزار مناسب و عایق‌بندی شده استفاده کنید.
• اگر تجربه کافی ندارید، از یک برق‌کار ماهر کمک بگیرید.

مراحل نصب اولیه

فیوز مینیاتوری معمولاً بر روی ریل‌های DIN در داخل تابلو برق نصب می‌شود. مراحل کلی عبارتند از:

1. قطع برق: اطمینان حاصل کنید که برق اصلی قطع است.
2. نصب بر روی ریل DIN: فیوز را با فشار دادن روی ریل DIN در جای خود محکم کنید.
3. اتصال سیم‌ها: سیم فاز ورودی را به ترمینال ورودی (بالا) و سیم فاز خروجی را به ترمینال خروجی (پایین) متصل کنید. اطمینان حاصل کنید که اتصالات محکم و ایمن هستند.
4. اتصال نول (در صورت چند پل): برای فیوزهای دو، سه یا چهار پل، سیم‌های نول و فازهای دیگر را نیز به درستی متصل کنید.
5. تست: پس از اتمام نصب، برق را وصل کرده و عملکرد فیوز را با بار کم تست کنید.

بازرسی دوره‌ای و نگهداری

اگرچه فیوز مینیاتوری نیاز به نگهداری خاصی ندارد، اما بازرسی‌های دوره‌ای توصیه می‌شود:

• بررسی ظاهری: هرگونه علائم سوختگی، تغییر رنگ یا آسیب فیزیکی را بررسی کنید.
• تست عملکرد: در صورت امکان، با استفاده از دکمه تست (اگر فیوز مجهز باشد) یا ایجاد یک اضافه بار کنترل شده، عملکرد قطع فیوز را بررسی کنید.
• تمیز کردن: گرد و غبار و آلودگی‌ها را از اطراف فیوز و داخل تابلو برق پاک کنید.

قیمت و خرید فیوز مینیاتوری

قیمت فیوز مینیاتوری تحت تاثیر عوامل متعددی قرار دارد که در هنگام خرید MCB باید به آن‌ها توجه کرد. ما در فروشگاه خود، مجموعه‌ای گسترده از فیوزهای مینیاتوری را با مشخصات و برندهای متنوع ارائه می‌دهیم تا پاسخگوی تمامی نیازهای شما باشیم.

عوامل موثر بر قیمت فیوز مینیاتوری

• برند و کیفیت ساخت: برندهای معتبر با سابقه طولانی، معمولاً محصولات با کیفیت‌تری ارائه می‌دهند که ممکن است قیمت فیوز مینیاتوری آن‌ها کمی بالاتر باشد، اما طول عمر و اطمینان بیشتری را تضمین می‌کنند.
• جریان نامی و قدرت قطع: فیوزهایی با جریان نامی بالاتر یا قدرت قطع (kA) بیشتر، معمولاً گران‌تر هستند.
• تیپ فیوز (B, C, D, K, Z): تیپ‌های خاص‌تر مانند D یا Z ممکن است قیمت MCB بالاتری نسبت به تیپ B یا C داشته باشند.
• تعداد پل: فیوزهای سه و چهار پل، به دلیل پیچیدگی بیشتر، قیمت بالاتری نسبت به تک پل دارند.
• ویژگی‌های اضافی: برخی فیوزها دارای ویژگی‌های اضافی مانند نشانگر وضعیت، قابلیت نصب آسان‌تر یا مقاومت بیشتر در برابر عوامل محیطی هستند که می‌تواند بر قیمت آن‌ها تاثیر بگذارد.

تنوع محصولات و برندها

ما مفتخریم که طیف وسیعی از فیوزهای مینیاتوری را از بهترین مارک‌های فیوز مینیاتوری داخلی و خارجی ارائه می‌دهیم. این تنوع به شما امکان می‌دهد تا متناسب با بودجه و نیازهای فنی پروژه‌تان، از فیوز مینیاتوری برای مصارف خانگی گرفته تا مدل‌های صنعتی با قدرت قطع بالا، گزینه‌ی مطلوب را پیدا کنید. کارشناسان ما آماده‌اند تا در انتخاب فیوز مینیاتوری مناسب به شما مشاوره دهند.

سوالات متداول (FAQ)

فیوز مینیاتوری چه تفاوتی با فیوز معمولی دارد؟

تفاوت اصلی در قابلیت بازنشانی است. فیوز مینیاتوری (MCB) پس از قطع شدن، با بالا بردن اهرم قابل استفاده مجدد است، در حالی که فیوزهای معمولی پس از قطع شدن (ذوب شدن سیم)، باید تعویض شوند.

چگونه تیپ مناسب فیوز مینیاتوری را انتخاب کنم؟

انتخاب تیپ بستگی به نوع بار شما دارد. برای بارهای مقاومتی و روشنایی، تیپ B؛ برای بارهای عمومی و موتورهای کوچک، تیپ C؛ و برای بارهای سنگین صنعتی و موتورهای بزرگ، تیپ D مناسب است. برای بارهای حساس الکترونیکی، تیپ Z و برای حفاظت خاص موتوری، تیپ K پیشنهاد می‌شود.

اگر فیوز مینیاتوری دائماً قطع شود، مشکل چیست؟

قطع شدن مداوم فیوز مینیاتوری نشانه‌ای از وجود مشکل در مدار است. این مشکل می‌تواند ناشی از اضافه بار بیش از حد (مصرف برق زیاد)، اتصال کوتاه، ایراد در سیم‌کشی یا خرابی یکی از لوازم برقی باشد. توصیه می‌شود برای بررسی دقیق‌تر از یک برق‌کار متخصص کمک بگیرید.

آیا فیوز مینیاتوری نیاز به تعمیر و نگهداری دارد؟

فیوز مینیاتوری به طور کلی نیاز به تعمیر و نگهداری خاصی ندارد. با این حال، بازرسی‌های دوره‌ای برای بررسی هرگونه آسیب ظاهری، شل شدن اتصالات یا علائم گرمای بیش از حد توصیه می‌شود.

آیا می‌توانم فیوز مینیاتوری را خودم نصب کنم؟

اگر دانش و تجربه کافی در زمینه برق‌کشی ندارید، نصب فیوز مینیاتوری را به یک برق‌کار متخصص بسپارید. کار با برق می‌تواند خطرناک باشد و نصب نادرست می‌تواند به تجهیزات آسیب رسانده یا خطرات جانی ایجاد کند.

خلاصه و نکات کلیدی

فیوز مینیاتوری (MCB)، به عنوان یک تجهیز حفاظتی برق حیاتی، نقش بی‌بدیلی در ایمنی و پایداری سیستم‌های الکتریکی ایفا می‌کند. انتخاب فیوز مینیاتوری مناسب، نیازمند توجه به عواملی چون جریان نامی، ولتاژ نامی، قدرت قطع، تیپ و تعداد پل است. این مدار شکن مینیاتوری با قابلیت حفاظت اضافه بار و حفاظت اتصال کوتاه، از تجهیزات گران‌قیمت شما از جمله در تجهیزات شبکه محافظت کرده و خطرات ناشی از حوادث برقی را به حداقل می‌رساند.

در نهایت، برای اطمینان از عملکرد صحیح و ایمنی سیستم، توصیه می‌شود همواره از محصولات با کیفیت از بهترین مارک‌های فیوز مینیاتوری استفاده کرده و در صورت نیاز به مشاوره یا خرید فیوز مینیاتوری، با کارشناسان ما در تماس باشید تا بهترین گزینه را برای تابلو برق و مدارهای خود انتخاب کنید.
