کیستون شبکه چیست؟ دروازه‌ای برای اتصالی پایدار و پرسرعت

کیستون شبکه، که با نام ماژولار جک نیز شناخته می‌شود، یکی از اجزای حیاتی و بنیادین در طراحی و پیاده‌سازی زیرساخت شبکه‌های کامپیوتری مدرن است. این قطعه کوچک اما فوق‌العاده کاربردی، وظیفه ایجاد یک نقطه اتصال استاندارد و مطمئن بین کابل‌های شبکه (مانند کابل‌های Cat5e، Cat6، Cat6a و Cat7) و تجهیزات مختلف مانند پچ پنل‌ها، پریزهای دیواری شبکه، فیس پلیت‌ها و باکس‌های کف خواب را بر عهده دارد.

تصور کنید یک شبکه را بدون وجود نقاط اتصال سازمان‌یافته و قابل اطمینان. در چنین شرایطی، هر گونه تغییر، عیب‌یابی یا توسعه شبکه به چالشی بزرگ تبدیل می‌شد. کیستون شبکه این امکان را فراهم می‌کند که کابل‌کشی ساختاریافته (Structured Cabling) به بهترین نحو انجام شود و کاربران از یک اتصال پایدار، با کیفیت و با سرعت بالا بهره‌مند شوند. این ماژول‌های استاندارد، سیگنال‌های داده را از کابل شبکه دریافت کرده و آن‌ها را به دستگاه‌های نهایی منتقل می‌کنند، در حالی که از کابل در برابر سایش، پارگی و اتصالات ضعیف محافظت می‌کنند. به عبارت دیگر، کیستون‌ها قلب تپنده هر اتصال سیمی در شبکه هستند.

انواع کیستون شبکه: انتخابی متناسب با نیاز شما

دنیای کیستون شبکه بسیار متنوع است و این تنوع به کاربران امکان می‌دهد تا بسته به نوع کابل، سرعت مورد نیاز، محیط نصب و بودجه خود، بهترین گزینه را انتخاب کنند. شناخت این دسته‌بندی‌ها برای خرید کیستون شبکه مناسب، امری ضروری است.

بر اساس رده‌بندی کابل (Category): تطابق با سرعت و پهنای باند

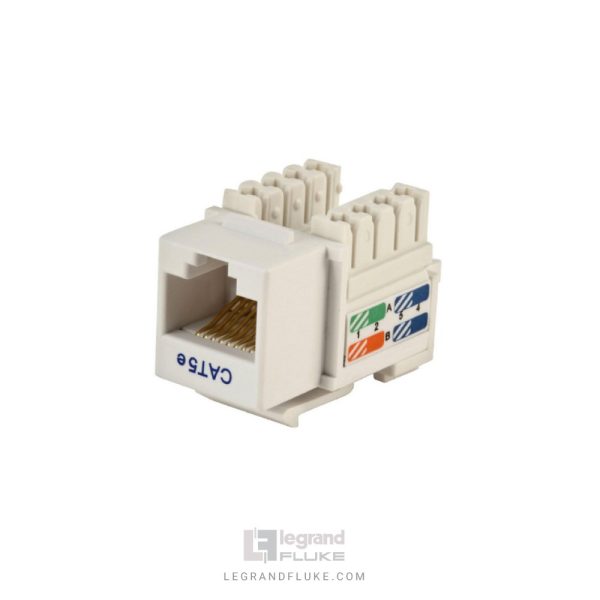

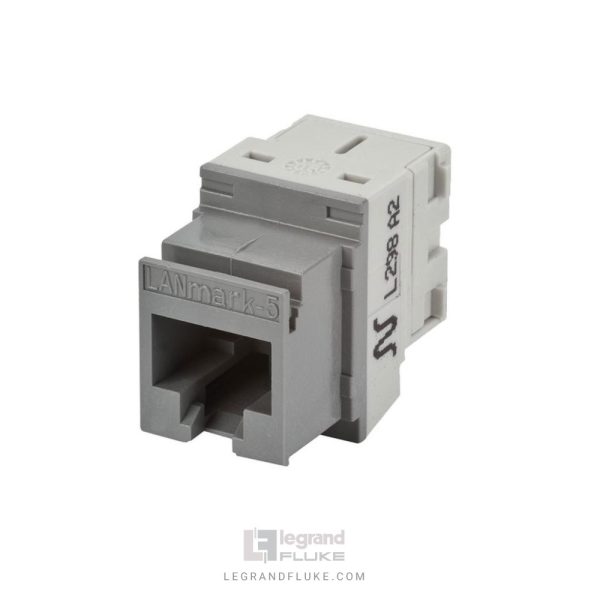

• کیستون Cat5e: این نوع کیستون، استاندارد پایه‌ای برای شبکه‌های اترنت گیگابیتی (1000BASE-T) است. برای کابل‌های Cat5e طراحی شده و قادر به پشتیبانی از سرعت 1 گیگابیت بر ثانیه در فاصله 100 متر است. برای مصارف خانگی و اداری کوچک که نیاز به سرعت‌های بسیار بالا ندارند، گزینه‌ای مقرون‌به‌صرفه محسوب می‌شود.

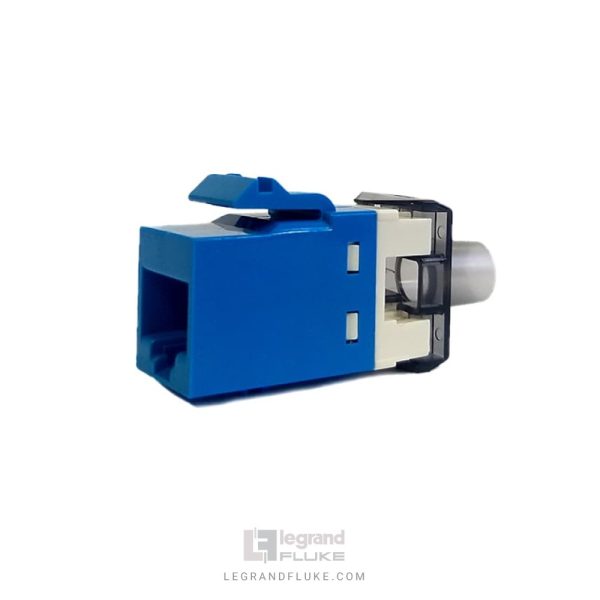

• کیستون Cat6: با توجه به نیاز روزافزون به سرعت‌های بالاتر و پهنای باند بیشتر، کیستون Cat6 به سرعت به یکی از محبوب‌ترین انتخاب‌ها تبدیل شده است. این کیستون‌ها قادرند سرعت 1 گیگابیت بر ثانیه را تا 100 متر و سرعت 10 گیگابیت بر ثانیه را تا 55 متر پشتیبانی کنند. طراحی آن‌ها برای کاهش تداخل (crosstalk) بهبود یافته است و برای شبکه‌های اداری، مراکز آموزشی و دیتاسنترهای کوچک ایده‌آل هستند.

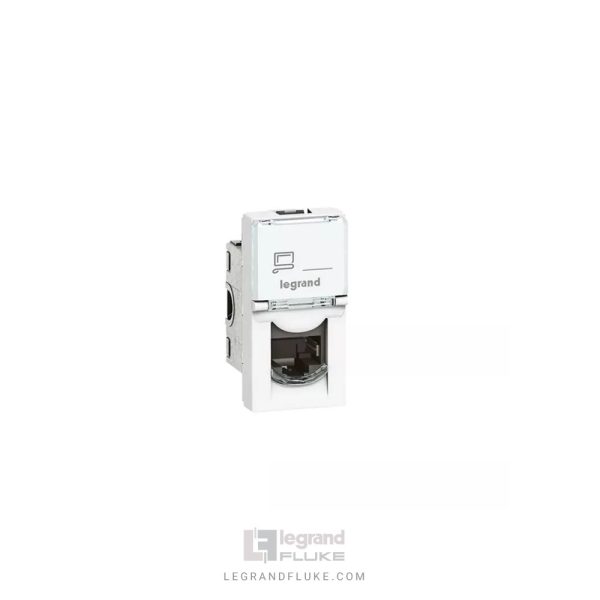

• کیستون Cat6a: حرف ‘a’ در Cat6a به معنای ‘Augmented’ یا تقویت شده است. کیستون Cat6a برای پشتیبانی کامل از اترنت 10 گیگابیتی (10GBASE-T) در فاصله 100 متر طراحی شده است. این نوع کیستون با پهنای باند 500 مگاهرتز، عملکرد بهتری در محیط‌های پرنویز و برای کاربردهایی که نیاز به پایداری و سرعت بالا در فواصل طولانی‌تر دارند (مانند دیتاسنترها و شبکه‌های بزرگ سازمانی)، ارائه می‌دهد.
• کیستون Cat7 و Cat7a: این رده‌بندی‌ها برای کابل‌های شبکه با کارایی بسیار بالا طراحی شده‌اند و پهنای باند فوق‌العاده‌ای (تا 600 یا 1000 مگاهرتز) ارائه می‌دهند. کیستون Cat7 عمدتاً در محیط‌های صنعتی، دیتاسنترهای پیشرفته و کاربردهای خاص که نیاز به حداکثر محافظت در برابر نویز و بالاترین سرعت ممکن دارند، استفاده می‌شوند.

بر اساس نوع شیلدینگ (محافظت): UTP و STP

• کیستون UTP (Unshielded Twisted Pair): این نوع کیستون برای کابل‌های UTP طراحی شده است و فاقد هرگونه محافظ فلزی در برابر نویزهای الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) است. برای محیط‌های اداری و خانگی که منابع نویز کمتری دارند و فاصله کابل‌کشی طولانی نیست، گزینه‌ای مناسب و مقرون‌به‌صرفه است.

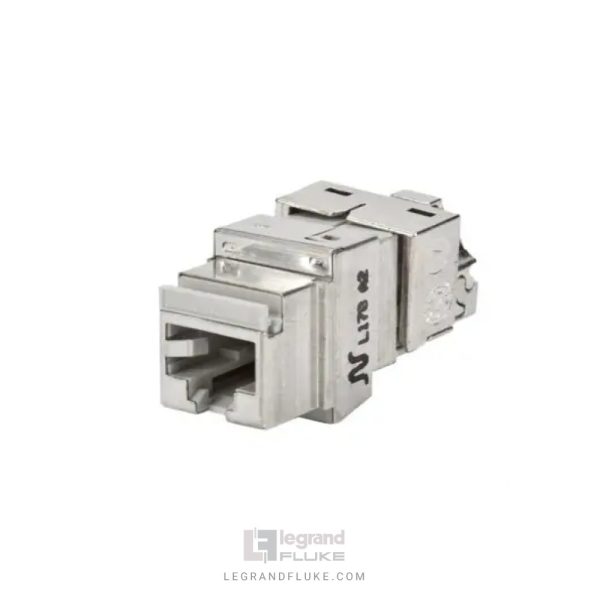

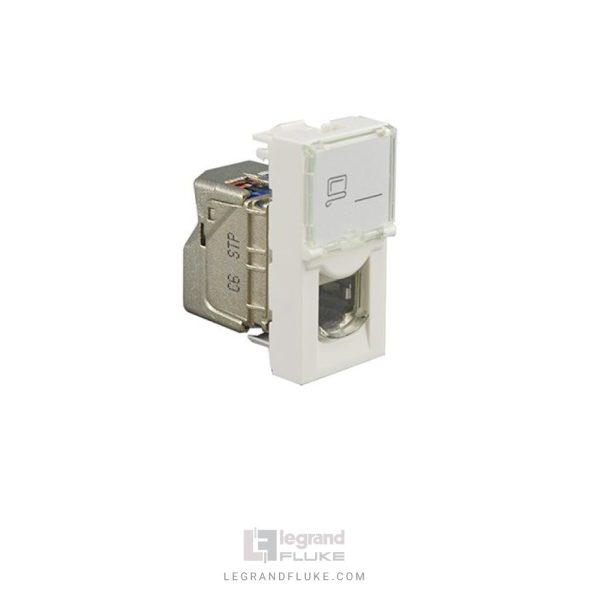

• کیستون STP (Shielded Twisted Pair) و FTP (Foiled Twisted Pair): کیستون‌های شیلددار یا STP/FTP، دارای یک پوشش فلزی (شیلد) هستند که سیم‌های داخلی را در برابر تداخلات الکترومغناطیسی و نویزهای خارجی محافظت می‌کند. استفاده از کیستون STP در محیط‌های صنعتی، مراکز داده بزرگ و هر جایی که کابل‌ها در کنار منابع الکتریکی قوی یا کابل‌های برق قرار دارند، ضروری است تا از افت کیفیت سیگنال جلوگیری شود و بالاترین کارایی شبکه حفظ گردد.

بر اساس نوع نصب و ابزار مورد نیاز

• کیستون بدون نیاز به ابزار (Tool-less Keystone): این نوع کیستون‌ها به گونه‌ای طراحی شده‌اند که برای پانچ کردن سیم‌های کابل شبکه نیازی به ابزار خاصی (مانند آچار پانچ Krone یا 110) ندارند. سیم‌ها با فشار دست یا یک پوشش پلاستیکی ساده در جای خود قرار می‌گیرند. این ویژگی باعث افزایش سرعت و سهولت نصب می‌شود و برای تکنسین‌ها و حتی کاربران خانگی بسیار جذاب است.
• کیستون نیازمند ابزار (Impact Tool/Krone Type): این کیستون‌ها برای اتصال سیم‌ها به پایه‌های IDC (Insulation Displacement Connector) نیازمند ابزار پانچ مخصوص هستند. اتصال ایجاد شده با این روش معمولاً بسیار محکم و قابل اطمینان است و در بسیاری از نصب‌های حرفه‌ای و پچ پنل‌ها ترجیح داده می‌شود.

استانداردها و مشخصات فنی کیستون: تضمین کیفیت و سازگاری

رعایت استانداردها در تولید کیستون شبکه از اهمیت بالایی برخوردار است. این استانداردها، سازگاری، عملکرد و قابلیت اطمینان محصول را تضمین می‌کنند. مهمترین استانداردهای مرتبط با کیستون‌ها عبارتند از:

• TIA/EIA-568-C.2: این استاندارد آمریکایی، جزئیات مربوط به کابل‌کشی ساختاریافته برای ساختمان‌های تجاری را پوشش می‌دهد. بخش‌های A و B این استاندارد، به ترتیب رنگ‌بندی سیم‌ها برای اتصالات T568A و T568B را مشخص می‌کنند که اطمینان حاصل می‌کند سیم‌ها به درستی و به ترتیب استاندارد به کیستون متصل شوند.
• ISO/IEC 11801: این استاندارد بین‌المللی نیز به کابل‌کشی عمومی برای محیط‌های فناوری اطلاعات می‌پردازد و مشخصات فنی برای انواع کابل‌ها و کانکتورها از جمله کیستون‌ها را تعیین می‌کند.
• مشخصات فیزیکی و متریال: کیفیت ساخت بدنه کیستون (معمولاً از پلاستیک ABS یا پلی‌کربنات مقاوم در برابر آتش) و همچنین جنس و روکش پایه‌های اتصال (معمولاً از برنز فسفر با روکش طلا برای هدایت بهتر و مقاومت در برابر خوردگی) نقش بسزایی در دوام و عملکرد کیستون دارند.

پایبندی به این استانداردها، تضمین می‌کند که کیستون شبکه شما با سایر تجهیزات شبکه سازگار بوده و قادر به انتقال داده‌ها با سرعت و پهنای باند وعده داده شده باشد. یک کیستون استاندارد، نویز را به حداقل می‌رساند و پایداری شبکه شما را افزایش می‌دهد.

راهنمای خرید کیستون شبکه مناسب: انتخابی هوشمندانه

انتخاب کیستون شبکه مناسب می‌تواند تأثیر مستقیمی بر عملکرد و پایداری شبکه شما داشته باشد. هنگام خرید کیستون، به نکات زیر توجه کنید:

۱. نیازسنجی و کاربرد

• محیط استفاده: آیا برای منزل، دفتر کار کوچک، اداره بزرگ، دیتاسنتر یا محیط صنعتی نیاز دارید؟
• سرعت مورد نیاز: شبکه‌های گیگابیتی (1Gbps)، ۱۰ گیگابیتی (10Gbps) یا بالاتر؟ این مورد به شما کمک می‌کند تا رده‌بندی Cat (Cat5e, Cat6, Cat6a) را انتخاب کنید.

۲. تطابق با کابل و سایر تجهیزات

همیشه مطمئن شوید که رده‌بندی کیستون با رده‌بندی کابل شبکه شما یکسان باشد. به عنوان مثال، اگر از کابل Cat6 استفاده می‌کنید، حتماً کیستون Cat6 بخرید. استفاده از کیستون رده پایین‌تر، گلوگاه ایجاد کرده و عملکرد کابل شما را محدود می‌کند. همچنین، اگر از پچ پنل یا پریز دیواری کیستون خور استفاده می‌کنید، از سازگاری ابعادی کیستون با آن‌ها اطمینان حاصل کنید.

۳. نوع شیلدینگ (UTP یا STP)

اگر کابل شبکه شما STP است و یا محیط نصب پر از نویزهای الکترومغناطیسی است (مثل نزدیکی به موتورهای الکتریکی، کابل‌های برق قوی)، حتماً از کیستون STP استفاده کنید. در غیر این صورت، کیستون UTP برای کابل UTP کافی است و هزینه‌های شما را کاهش می‌دهد.

۴. کیفیت ساخت و برند

برندهای معتبر در زمینه تجهیزات شبکه، کیستون‌هایی با کیفیت ساخت بالا و عمر طولانی تولید می‌کنند. استفاده از مواد اولیه مرغوب در بدنه و پایه‌های اتصال، طول عمر و پایداری سیگنال را تضمین می‌کند. اگرچه ممکن است قیمت محصولات برند کمی بالاتر باشد، اما سرمایه‌گذاری بر روی کیفیت، در درازمدت از هزینه‌های نگهداری و عیب‌یابی شما می‌کاهد.

۵. سهولت نصب (Tool-less یا نیازمند ابزار)

اگر سرعت نصب و عدم نیاز به ابزار خاص برای شما اولویت دارد، کیستون بدون ابزار گزینه مناسبی است. اما اگر به دنبال اتصالی فوق‌العاده محکم و حرفه‌ای هستید و ابزار پانچ در اختیار دارید، کیستون‌های نیازمند ابزار، اتصال بادوام‌تری را ارائه می‌دهند.

نصب و نگهداری کیستون شبکه: نکات کلیدی برای عملکرد بهینه

نصب صحیح کیستون شبکه برای اطمینان از عملکرد بهینه شبکه حیاتی است. حتی بهترین کیستون‌ها نیز در صورت نصب نادرست، عملکرد ضعیفی خواهند داشت.

مراحل کلی نصب کیستون

1. آماده‌سازی کابل: حدود 3 تا 5 سانتی‌متر از روکش خارجی کابل را بردارید، بدون اینکه به زوج سیم‌های داخلی آسیبی وارد شود.
2. باز کردن زوج سیم‌ها: زوج سیم‌های به هم تابیده را به آرامی باز کنید. سعی کنید طول باز شده سیم‌ها حداقل باشد تا تداخلات کاهش یابد.

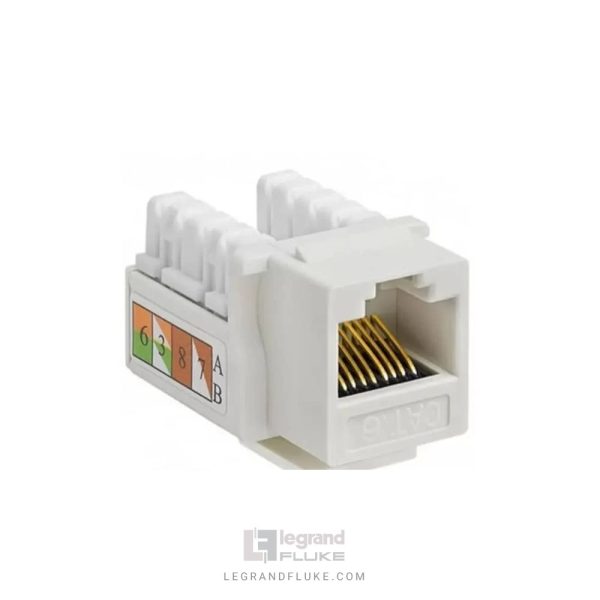

3. رنگ‌بندی (T568A یا T568B): بر اساس استاندارد مورد نظر (استاندارد رایج در ایران T568B است)، سیم‌ها را به ترتیب رنگ مربوطه در شیارهای کیستون قرار دهید. هر کیستون RJ45 دارای یک راهنمای رنگ‌بندی است.
4. پانچ کردن (یا فشردن): اگر کیستون شما نیازمند ابزار است، با آچار پانچ، سیم‌ها را به داخل پایه‌های IDC فشار دهید تا اتصال برقرار شده و سیم‌های اضافی قطع شوند. در کیستون بدون ابزار، سیم‌ها را با فشار دست یا درب مخصوص، در جای خود محکم کنید.
5. بستن روکش: روکش محافظ کیستون را در جای خود قرار دهید.
6. تست اتصال: پس از نصب، حتماً با یک تستر کابل شبکه، از صحت اتصال و عدم وجود قطعی یا اتصال کوتاه اطمینان حاصل کنید.

نکات مهم در نگهداری

• محافظت فیزیکی: از خم شدن بیش از حد کابل در محل اتصال به کیستون جلوگیری کنید. استفاده از کاورهای محافظ (مثل کاور پریز دیواری) می‌تواند عمر کیستون را افزایش دهد.
• جلوگیری از گرد و غبار: درگاه RJ45 کیستون را تمیز نگه دارید. گرد و غبار می‌تواند باعث کاهش کیفیت اتصال شود.
• تست دوره‌ای: در شبکه‌های حساس، تست دوره‌ای اتصالات می‌تواند به شناسایی مشکلات احتمالی پیش از بروز اختلال کمک کند.

مزایای استفاده از کیستون شبکه در زیرساخت شبکه

استفاده از کیستون شبکه، مزایای متعددی را برای زیرساخت شبکه به همراه دارد که فراتر از یک اتصال ساده است:

• اتصال پایدار و مطمئن: کیستون‌ها نقاط اتصال فیزیکی مستحکمی را فراهم می‌کنند که کمتر در معرض قطع شدن یا شل شدن هستند و پایداری شبکه را افزایش می‌دهند.
• انعطاف‌پذیری و ماژولار بودن: این قابلیت به شما اجازه می‌دهد که به راحتی پورت‌های شبکه را در مکان‌های مختلف (پچ پنل، پریز دیواری) اضافه، جابجا یا حذف کنید بدون نیاز به تغییرات گسترده در کابل‌کشی.
• سهولت عیب‌یابی و نگهداری: در صورت بروز مشکل در یک اتصال، به راحتی می‌توان کیستون معیوب را شناسایی و جایگزین کرد، که این امر فرآیند عیب‌یابی را بسیار ساده‌تر و سریع‌تر می‌کند.
• استانداردسازی زیرساخت: کیستون‌ها به ایجاد یک کابل‌کشی ساختاریافته و استاندارد کمک می‌کنند که برای مدیریت و توسعه‌های آتی بسیار سودمند است.
• محافظت از کابل: کیستون از انتهای کابل شبکه در برابر سایش، خمیدگی و آسیب‌های فیزیکی محافظت می‌کند و طول عمر کابل را افزایش می‌دهد.
• پشتیبانی از سرعت‌های بالا و پهنای باند گسترده: با انتخاب کیستون‌ شبکه مناسب (مانند Cat6a یا Cat7) می‌توانید از حداکثر ظرفیت کابل‌های خود برای انتقال داده با سرعت‌های گیگابیتی و ۱۰ گیگابیتی بهره‌مند شوید.

سوالات متداول (FAQ) درباره کیستون شبکه

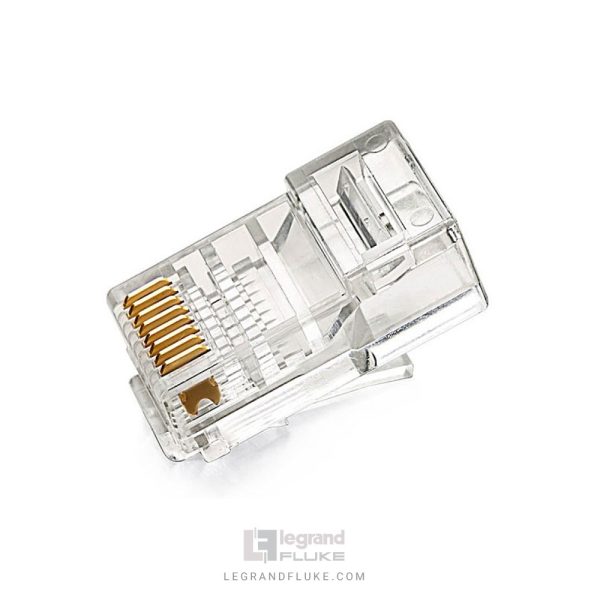

۱. چرا باید از کیستون به جای سوکت مستقیم (RJ45 crimp) استفاده کرد؟

استفاده از کیستون شبکه نسبت به پانچ مستقیم سوکت RJ45 بر سر کابل، مزایای زیادی دارد. کیستون‌ها به پچ پنل و پریزهای دیواری متصل می‌شوند و یک نقطه اتصال ثابت و مقاوم را فراهم می‌کنند. این کار باعث می‌شود کابل‌های شبکه کمتر در معرض خم شدن، کشیده شدن و آسیب‌های فیزیکی قرار گیرند. همچنین، عیب‌یابی و تعویض در صورت خرابی بسیار آسان‌تر است و به انعطاف‌پذیری بیشتر در مدیریت شبکه کمک می‌کند. سوکت‌های مستقیم بیشتر برای کابل‌های پچ کورد کوتاه و متحرک مناسب هستند.

۲. تفاوت کیستون Cat6 با Cat6a چیست؟

تفاوت اصلی کیستون Cat6 و کیستون Cat6a در پهنای باند و عملکرد آن‌ها برای اترنت 10 گیگابیتی است. کیستون Cat6 قادر است 10 گیگابیت بر ثانیه را تا 55 متر پشتیبانی کند و پهنای باند آن 250 مگاهرتز است. اما کیستون Cat6a به طور کامل برای 10 گیگابیت بر ثانیه در فاصله 100 متر طراحی شده و پهنای باند آن 500 مگاهرتز است. Cat6a برای محیط‌های پرنویز بهتر است و عملکرد پایدارتری در فواصل طولانی‌تر ارائه می‌دهد.

۳. آیا می‌توان کیستون UTP را با کابل STP استفاده کرد؟

به لحاظ فیزیکی ممکن است بتوانید کابل STP را به یک کیستون UTP متصل کنید، اما این کار توصیه نمی‌شود و باعث از بین رفتن مزیت اصلی کابل STP (محافظت در برابر نویز) می‌شود. برای اینکه محافظت شیلد کابل STP مؤثر باشد، تمامی اجزای مسیر (کابل، کیستون، پچ پنل و حتی سوئیچ یا کارت شبکه) باید از نوع شیلددار و به درستی ارت شده باشند. استفاده از کیستون UTP با کابل STP به معنای ایجاد یک گلوگاه بدون محافظت است که عملکرد شبکه را مختل می‌کند.

۴. چگونه می‌توان کیفیت یک کیستون شبکه را تشخیص داد؟

تشخیص کیفیت یک کیستون شبکه شامل بررسی چند عامل است: اولاً، به برند محصول توجه کنید. برندهای معتبر معمولاً استانداردها را رعایت می‌کنند. ثانیاً، به متریال ساخت دقت کنید؛ بدنه باید مقاوم و پایه‌های اتصال از برنز فسفر با روکش طلا باشند. سوماً، به گواهینامه‌های استاندارد مانند TIA/EIA یا ISO/IEC توجه کنید. همچنین، کیفیت ساخت و عدم وجود نقص‌های ظاهری نشان‌دهنده تولید دقیق‌تر است. تست با تستر کابل شبکه پس از نصب، نهایی‌ترین راه برای تأیید کیفیت اتصال است.

خلاصه و نکات کلیدی: انتخابی برای آینده شبکه شما

کیستون شبکه بیش از یک قطعه کوچک، ستون فقرات اتصالات سیمی در هر زیرساخت شبکه است. با انتخاب صحیح و نصب اصولی آن، می‌توانید از سرعت، پایداری و امنیت شبکه خود اطمینان حاصل کنید. از کیستون Cat6 برای نیازهای روزمره گرفته تا کیستون Cat6a و STP برای شبکه‌های پرسرعت و حساس به نویز، هر کدام نقش حیاتی در انتقال داده‌ها ایفا می‌کنند.

در نهایت، سرمایه‌گذاری بر روی کیستون‌های با کیفیت و متناسب با نیازهای شبکه شما، یک انتخاب هوشمندانه است که از بروز مشکلات آتی جلوگیری کرده و طول عمر و کارایی کلی سیستم شبکه شما را تضمین می‌کند. قبل از خرید کیستون شبکه، نیازسنجی دقیق، توجه به استانداردها، تطابق با کابل و سایر تجهیزات، و انتخاب برند معتبر، گام‌هایی اساسی برای دستیابی به یک شبکه قدرتمند و بدون نقص هستند. با توجه به این نکات، می‌توانید بهترین کیستون را برای پروژه خود انتخاب کرده و از اتصالی پایدار و پرسرعت لذت ببرید.
