ترانکینگ

ترانکینگ چیست؟

ترانکینگ یک محفظه توخالی است که از طریق آن می‌توان شبکه کابل‌کشی را  سازماندهی و محافظت کرد.

روکش‌های قابل جابجایی که برای ترانکینگ تعبیه شده است دسترسی سریع و راحت به کابل‌ها را نیز فراهم کرده و بازرسی‌ها یا تعمیر ثانویه را امکان پذیر می‌کند.

چرا باید از ترانکینگ استفاده کنیم؟

باید گفت این محفظه‌ها در ترانکینگ که کابل‌ها را محصور می‌کنند در درجه اول خطر آسیب به کابل‌ها را کاهش می‌دهد.

کابل‌ها اگر بدون محافظ رها شوند در خطر آسیب خواهند بود، چرا که کابل‌های شبکه می‌توانند در مکان‌های تنگ کشیده یا درهم یا فشرده شوند.

بسیار دیده شده که در شرایط مختلف نصب، روی کابل‌ها فشار دائم اعمال شده است همه این عوامل باعث می‌شود که در شرایط مطلوبی قرار نگیرند.

ترانکینگ شبکه‌ی کابل‌کشی را مرتب نگه داشته و خطری که ممکن است کابل‌ها را دچار آسیب کند جلوگیری می‌کند.

این خطر‌ها فقط خطر فیزیکی نیست این کابل‌ها ممکن است در معرض هوا و یا شرایط محیطی باشند و هرگونه ذرات معلق در هوا مثل گرد‌و‌غبار می‌تواند به آنها آسیب برساند.

نصب و راه‌اندازی سیستم‌های ترانکینگ  نسبت به هر سیستم مراقب دیگری آسان‌تر است.

ترانکینگ تمیزی و زیبایی کار را تضمین میکند. حالتی را در نظر بگیرید که وارد ساختمانی شده اید و کابل‌کشی روی زمین رها شده باشند یا روی دیوار نصب شده باشند.

اگر کابل‌های مربوط به تلفن، سیستم‌های برق و وسایل الکترونیکی دیگر اگر به این کابل‌ها اضافه شوند، با صحنه ناخوشایندی مواجه خواهیم شد، خوشبختانه، ترانکینگ تمام این کابل‌ها را در یک جا سازماندهی می‌کند.

علاوه برآن بسیاری از ترانکینگ قابل رنگ آمیزی هستند که همانگی و زیبایی هرچه بیشتر را به ارمغان می‌آورد.

برای استفاده از ترانکینگ لازم نیست در ساختمان تغییری ایجاد کنیم تنها استفاده از رول پلاک برای نصب نوع دیوار نیاز است. و نوع دفنی یا نوعی که روی سطح قرار میگیرد، با چسب کاملا محکم می‌شوند.

ترانکینگ راه حلی برای شبکه کابل‌کشی

ترانکینگ تنها یک راه حل سازماندهی کابل نیست بلکه  راه حل انعطاف پذیر برای مدیریت کابل‌ها ارائه میدهد. هرشبکه نیاز به تغییر دارد.

هر شبکه لزوما بزرگ میشود. بزرگ شدن شبکه به معنای تغییر است. یعنی باید کابل‌ها زیاد و یا کم شوند، انشعاب دار شوند یا  مسیر جدیدی اضافه شود.

در این شرایط ترانکینگ کار را راحت میکند از آن جهت که میتوان به راحتی درب ترانکینگ را برداشت و مجموعه را انشعاب دار کرد و این کار با وجود متعلقات موجود آسان‌تر می‌شود.

برای مثال با وجود متعلقاتی چون سه راهی می‌توان از مسیر اصلی چندین انشعاب تعریف کرد.

انواع ترانکینگ

سیستم‌های ترانکینگ در مواد و اندازه‌های مختلف تولید و عرضه می‌شوند. تنوع زیاد این امکان را فراهم می‌کند که کاربران گزینه‌های بیشتری برای انتخاب داشته باشند. چرا که محیط‌ها و نیازهای نصب مختلف است و این تنوع می‌تواند باعث ایجاد تطابق شود.

ترانکینگ PVC‎‎‎

ترانکینگ PVC محبوب ترین و مقرون به صرفه‌ترین نوع ترانکینگ است. از آن جهت که  ترانکینگ‌های استیل یا گالوانیزه در شرایط بسیار نادر مثل شرایطی که دوام و مقاومت بسیار زیادی مدنظر باشد استفاده می‌شوند.

ترانکینگ PVC  راهی عالی برای پنهان کردن سیم کشی از دید است. این ترانکینگ‌ها قابل رنگ‌آمیزی هستند یا انواع طرح دار یا رنگی آنها نیز به در بازار عرضه می‌شود.

به این ترانکینگ‌ها همه کاره نیز میگویند از این جهت که برای اکثر محیط‌ها و شریط سازگاری دارند.

اگر شبکه در محیط مرطوب بنا شود، این نوع ترانکینگ مناسب است اگر لازم باشد کابل‌ها از زیر زمین عبور کنند، ترانکینگ‌های دفنی نوع پی وی سی دفنی برای مدیریت کابل‌ها موجود است.

اصولا این نوع ترانکینگ برای شرایط آب و هوایی مختلف دوام قابل قبولی را ارائه می‌دهد، غیر رسانا است و الکتریسیته را از خود عبور نمی‌دهد و قادر به مقاومت در برابر ولتاژ 25KV است.

حتی اگر شبکه در جای مطلوبی پیاده سازی شود باز هم خود کابل‌ها حامل جریان الکتریکی هستند و امواج الکترومغناطیسی ساطع می‌کنند که ممکن است روی کابل‌های مجاور اثر سوئی داشته باشد.

پارتیشن بندی در ترانکینگ PVC

بسیاری از ترانکینگ‌های پلاستیکی از جداکننده استفاده می‌کنند این گونه اتصالات نه تنها باعث نظم و سازماندهی (پارتیشن‌‌بندی) هرچه بیشتر کابل‌های درون ترانکینگ می‌شود بلکه از تاثیرامواج الکتریکی و مغناطیسی کابل‌های مجاور به هم جلوگیری می‌کند.

در ترانکینگ‌های فلزی هم از دیوایدر استفاده میکنند ولی به علت ماهیت فلز بودن دیوایدرها (جداکننده‌ها) در ترانکینگ‌های فلزی نمی‌توان انتظار داشت چیزی فراتر از نظم و سازماندهی برای کابل‌ها به ارمغان بیاورد.

ترانکینگ پلاستیکی در برابر آتش مقاومت خوبی دارد حتی میتواند از گشترش آتش جلوگیری کند از آنجایی که به نوعی مواد پی وی سی عملکرد خود خاموش کننده دارند.

جوندگان علاقه ای به جویدند ترانکینگ‌ پی وی سی ندارند. این نوع ترانکینگ‌ تا حدود قابل قبولی در برابر ساییدگی مقاوم هستند.

مقاومت ترانکینگ

بسیاری از این ترانکینگ‌ استانداردهای مورد نظر را رد کرده و مقاومت خود را در برابر اسیدها، بازها و نمک‌ها ثابت کرده اند.
هزینه نگهداری کمتر و عمر عملکرد طولانی‌تری دارند.

یکی دیگر از شاخصه‌های مهم ترانکینگ‌ pvc خاصیت ضد آب بودن آنها است. از این رو برای استفاده در محیط‌های مرطوب مناسب هستند.

مسئله به این جا ختم نمی‌شود برخی برندهای معروف ترانکینگ‌ از مواد مرغوب ساخته‌اند که در برابر نور خورشید از خود مقاومت قابل توجهی از خود نشان می‌دهند.

ترانکینگ‌ گالوانیزه در مقایسه با ترانکینگ‌ پلاستیکی از دوام بالاتری برخوردار است.

ورقه‌های فلز به خودی خود رسانایی برق و گرما و آتش هستند از این رو باید گفت که ترانکینگ‌ پلاستیکی یا پی وی سی نسبت به ترانکینگ‌‌های فلزی مزیت یا برابری دارند.

ترانکینگ‌ فلزی

ترانکینگ‌ فلزی نیز انواع مختلفی دارند برخی از ورق های گالوانیزه ساخته شده اند که برای مواد دفنی کاربرد دارند. دراین نوع دیگر نیازی به پوشش رنگ بر روی بدنه خارجی تجهیزات نیست و جنس آن معمولا ورق گالوانیزه میباشند.

همیشه این طور نیست که درون ترانکینگ‌ها کابل‌های شبکه وجود داشته باشد همانطور که گفته شد یکی از وظایف شبکه هم‌پوشانی است یعنی سازماندهی تمامی کابل‌ها و سیم های محیط .

کابل‌های شبکه داده حمل میکنند ولی ممکن است کابل‌های دیگر حامل جریان برق باشند. مجاورت این کابلها اصلا به نفع کابل شبکه نیست.

کابل هایی که حامل جریان برق هستند ازخود جریان الکترومغناطیسی ساطع می‌کنند یا گرما تولید میکنند این به خودی خود نوعی نویز است که میتواند داده‌های کابل را دچار اختلال کند. وجود جداکننده‌ها تاحدود زیادی برای این نوع ترانکینگ‌‌ها ضروری است.

بسیاری از تولید کنندگان ترانکینگ‌های فلزی برای این که ویژگی ضدآب بودن و زیبایی را به محصول خود اضافه کنند آن را رنگ می‌کنند. (البته اگر ترانکینگ از ورقه‌های گالوانیزه ساخته شده باشد نیازی به رنگ آمیزی ندارد)

ابعاد مختلف ترانکینگ را بشناسید

تنوع اندازه در ترانکینگ‌ها بسیار زیاد است.  نکته ای که حائز اهمیت است این است که ترانکینگ‌ها در عمق و طول و عرض مختلف و متنوع عرضه میشود و میتواند هرگونه نیازی را برآورده کند.

برندهای برتر در ایران ترانکینگ های خود را در سایزهای زیر تولید و وارد بازار میکنند.

• شرکت دانوب : 101*50 و 80*50
• شرکت لگراند : 50*80، 50*105، 50*150 و 50*195
• شرکت سوپیتا: اندازه‌های  80*50، 100*50، 105*50 و 150*50
• شرکت البرز: 105*50

ترانکینگ‌ها در ابعاد بزرگ

ترانکینگ‌‌های بزرگتر معمولا دارای جداکننده‌هایی هستند که قابل پارتیشن‌بندی باشند. این نوع ترانکینگ‌‌ها معمولا کابل‌های بیشتری در خود جای می‌دهند و این جداکننده‌ها به نظم هر چه بیشتر کابل‌های درون ترانکینگ کمک میکنند.

ترانکینگ بزرگ تر نیز برای ایمن سازی و محافظت از کابل‌ها استفاده می شود. ترانکینگ کابل بزرگتر برای حفاظت از کابل‌های بزرگتر یا تعداد کابل‌های بیشتر استفاده می‌شود.

در حال حاضر بزرگ‌ترین ترانکینگ موجود در بازار 195×50 ساخت شرکت لگراند است.

‎ ترانکینگ در ابعاد کوچک

ترانکینگ‌های کوچک پی وی سی  برای کا‌های سیم کشی سطحی در ادارات و سازمان‌ها بسیار کاربرد دارد. هدف از آن  برای الزامات زیبایی شناختی یا فنی برای محافظت از تاسیسات سیم کشی است.

مینی ترانکینگ یک سیستم ترانکینگ اقتصادی با دسترسی آسان است.

برندهای برتر ترانکینگ در ایران

کابل‌ها جز اصلی یک شبکه هستند چرا که بستری مهیا میکنند که داده‌ها را از یک کامپیوتر به کامپیوتر دیگر منتقل کنند.

بنابراین باید برای نگهداری آنها تمهیداتی در نظر گرفته شود. خوبی برندها این است که سال‌هاست در زمینه زیرساخت شبکه کار کرده‌اند و نیازمندی‌های شبکه را می‌شناسند.

یکی از راه‌هایی که می‌توان اطمینان حاصل کرد که کابل‌ها به خوبی محافظت می‌شوند استفاده از ترانکینگ مرغوب است. در ادامه توضیح کوتاهی در مودر برندهای برتر ترانکینگ در ایران می‌پردازیم.

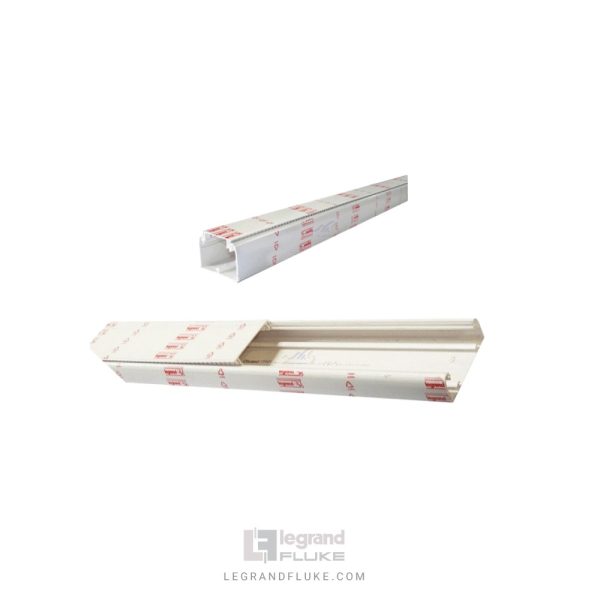

ترانکینگ لگراند:

لگراند یک شرکت فرانسوی تولید کننده زیرساخت شبکه است. این شرکت اعلام کرده است که تلاش خود را میکند تا محصولی با کیفیت تولید کند.

از ویژگی‌های ترانکینگ لگراند می‌توان به سازگاری به محیط زیست، مقاوت و انعطاف بالا، ایمن در برابر اشعه ماورا بنفش، نصب بسیار آسان اشاره کرد.

با توجه به اینکه ترانکینگ لگراند در برابر اشعه خوردشید مقاوم است از این رو نیاز به تعویض این ترانکینگ به علت رنگ رفتگی منتفی است.

از انجایی که شبکه‌ها اندازه‌های مختلفی دارند کابل مورد استفاده در آن نیز متفاوت است ترانکینگ‌های لگراند در اندازه‌های  50*80، 50*105، 50*150 و 50*195 تولید و عرضه می‌شود.

همان طورکه گفته شد ترانکینگ‌ها انواع  و جنس‌های مختلفی دارند. فلزی و نوع پلاستیکی متداول ترین نوع ترانکینگ هستند که هرکدام در کاربرد خود مورد استفاده قرار میگیرند. یکی از مرغوب ترین ترانکینگ‌های پی وی سی و فلزی متعلق به شرکت لگراند است.

ترانکینگ البرز

ترانکینگ البرز جز با کیفیت‌ترین نوع ترانکینگ در ایران است.

شرکت البرز یک شرکت ایرانی تولید کننده تجیهزات شبکه است که ترانکینگ‌های خود را با عنوان ترانکینگ البرز وارد بازار میکند.

کیفیت بالای ترانکینگ البرز باعث شده رقابت نزدیکی با نوع مشابه لگراند فرانسوی داشته باشد.

مرغوبیت بسیار عالی همراه با هزینه بسیار پایین‌تر نسبت به برند خارجی باعث شده که بسیاری از متخصصان شبکه را به سمت خرید این برند هدایت کند.

شرکت البرز ترانکینگ‌های خود را در اندازه  105*50 وارد بازار می‌کند.

ترانکینگ سوپیتا

شرکت سوپستا هم یک شرکت ایرانی تولید کننده ترانکینگ است که یکی از مرغوبترین ترانکینگ‌ها را به بازار عرضه میکند.

این شرکت ترانکینگ‌های خود را در اندازه‌های  80*50، 100*50، 105*50 و 150*50 وارد بازار میکند.

شرکت سوپستا پایه‌هایی درون ترانکینگ‌های خود تعبیه کرده است که امکان نصب پارتیشن بندی وجود داشته باشد.

پارتیشن بندی به نظم هر چه بیشتر کابل‌ها کمک می‌کند. این برند برای کاربردهای خانگی و شرکت‌هایی که زیبایی اهمیت دارد مهم است چرا که این شرکت ترانکینگ با طرح چوب تولید می‌کند.

علاوه برآن طرح چوب برخی متعلقاتی که روی این ترانکینگ قرار می‌گیرد نظیر کادر ماژول با نیز در این شرکت تولید می‌شود.
مهم ترین ویژگی ترانکینگ سوپیتا استفاده از مواد با کیفیت نظیر PVC  است و به همین دلیل است که ترانکینگ‌های این برند مقاومت بسیار بالایی در برابر شرایط محیطی دارند.

ترانکینگ دانوب

یکی از شرکت‌های ایرانی تولید کننده  ترانکینگ‌های مرغوب، دانوب است.  من جمله شرکت‌هایی که سال‌ها است در زمینه  تولید تجهیزات پسیو شبکه فعالیت می‌کند.

اگر گفته میشود ترانکینگ‌های البرز شبیه ترانکینگ‌های لگراند است در اینجا باید گفت ترانکینگ‌های دانوب شبیه ترانکینگ‌های شرکت اشنایدر هستند.

نکته جالبی که در مورد این برند وجود دارد این است که متعلقات ترانکینگ‌های شرکت اشنایدر با این ترانکینگ کاملا هماهنگ است.

برای مثال اگر ترانکینگ دانوب داشته باشید می‌توانید از متعلقات ترانکینگ شرکت اشنایدر برای ترانکینگ دانوب استفاده کنید.

ولی خود این شرکت متعلقات ترانکینگ خودش را نیز تولید میکند و پیشنهاد می‌شود برای هزینه کمتر متعلقات را نیز  از برند خود شرکت تهیه کنید.

شرکت دانوب ترانکینگ‌های خود را در دو سایز دو سایز 101*50 و 80*50 راهی بازار میکند..

ترانکینگ دیواری

حالتی را در نظر بگیرید که مجبور باشید که کابل‌ها را به دیوار متصل کنید. از آنجایی که اتصال تکی کابل‌ها به دیوار کاری دشوار است و ممکن است به کابل‌ها آسیب برساند. ترانکینگ دیواری ابزاری است که برای سازماندهی و پوشش کابل و سیم‌های برق و شبکه بر روی دیوار استفاده می‌شود.

به ترانکینگی که بر روی دیوار نصب می‌شود و برای سازماندهی کابل‌های که از روی دیوار به تجهیزاتی که نزدیک سقف هستند به کار برده می‌شود، ترانکینگ دیواری می‌گویند.

ترانکینگ کف خواب یا دفنی

همان طورکه از نامش پیداست این نوع ترانکینگ مناسب سازماندهی کابل‌هایی است که از زیرزمین یا زیر کفپوش کاذب رد میشوند.

بسته به موقعیت و شرایط از هر دو نوع ترانکینگ پلاستیکی دفنی و ترانکینگ فلزی دفنی برای سازماندهی کابل‌ها در زیرزمین استفاده میکنند.
